16x2 Karakter LCD Ekran

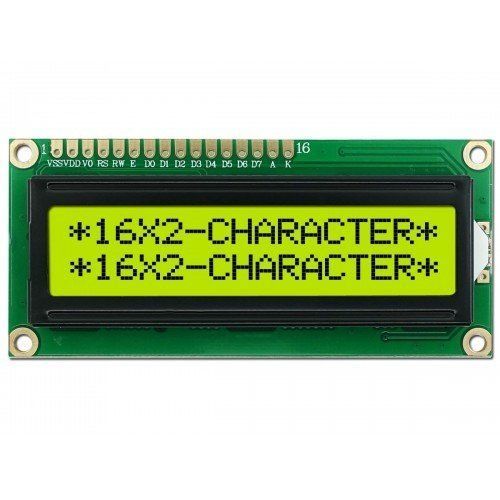

16x2 karakter LCD ekran, 16 sütun ve 2 satır içeren bir karakter ekranıdır. Bu ekran, mikrodenetleyici projelerinde yaygın olarak kullanılır ve metin tabanlı içerikleri görüntülemek için idealdir. Arduino ve diğer mikrodenetleyici platformları ile uyumludur. Yeşil zemin üzerine siyah yazı rengine sahiptir. İlgili her öğrenci, öğretmen, mühendis ve maker’ın elinin altında bulunması gereken ürünlerden biridir.

Dilediğiniz durumda I2C arayüz modülü kullanarak kullanılan pin sayısını azaltabilirsiniz. I2C Arayüz Modülünü buradan satın alabilirsiniz.

Lehimle bilginiz yoksa veya uğraşmak istemiyorsanız I2C Lehimli 16x2 LCD ekranı satın almak için tıklayınız.

Bu LCD ekranı kullanabilmek için pinlerine header lehimleme işlemi yapmanız gerekmektedir. Ürün içeriğinde header bulunmamaktadır. Dilerseniz buradaki linkten satın alabilirsiniz.

Teknik Özellikler

• Ekran Tipi: 16 karakter x 2 satır
• Çalışma Voltajı: 5V
• Arka Işık: LED arka ışık
• Bağlantı Tipi: 16 pin (8 veri, 3 kontrol, güç ve toprak)
• Boyutlar: 80 mm x 36 mm x 12 mm

Pin Şeması

1. VSS: Toprak (GND)
2. VDD: Güç Kaynağı (5V)
3. V0: Kontrast ayarı (potansiyometre ile ayarlanır)
4. RS: Kayıt Seçme (0 = komut, 1 = veri)
5. RW: Okuma/Yazma (0 = yazma, 1 = okuma)
6. E: Enable (etkinleştirme)
7. D0-D7: Veri Pinleri (8-bit veri yolu)
8. A: LED arka ışık pozitif (+)
9. K: LED arka ışık negatif (-)

Bağlantı Şeması

1. VSS (Pin 1): Arduino GND'ye bağlanır.
2. VDD (Pin 2): Arduino 5V'a bağlanır.
3. V0 (Pin 3): Potansiyometre orta ucuna bağlanır (diğer iki uç 5V ve GND'ye bağlanır).
4. RS (Pin 4): Arduino dijital pin 12'ye bağlanır.
5. RW (Pin 5): Arduino GND'ye bağlanır.
6. E (Pin 6): Arduino dijital pin 11'e bağlanır.
7. D4 (Pin 11): Arduino dijital pin 5'e bağlanır.
8. D5 (Pin 12): Arduino dijital pin 4'e bağlanır.
9. D6 (Pin 13): Arduino dijital pin 3'e bağlanır.
10. D7 (Pin 14): Arduino dijital pin 2'ye bağlanır.
11. A (Pin 15): Arduino 5V'a bağlanır (arka ışık pozitif).
12. K (Pin 16): Arduino GND'ye bağlanır (arka ışık negatif).

16x2 LCD ekranlar, projelerde metin tabanlı bilgileri görüntülemek için kullanılır. Yaygın kullanım alanları arasında:

• Saat ve Tarih Gösterimi: Dijital saat projelerinde.
• Veri Görselleştirme: Sensör verilerini görüntülemek için.
• Menü Sistemleri: Kullanıcı arayüzü oluşturmak için.
• Bildirim ve Uyarı Sistemleri: Durum bilgilerini ve uyarıları göstermek için.

16x2 LCD ekran, projelerinizde metin tabanlı bilgileri kolayca görüntülemek için kullanışlı bir çözümdür. Arduino, Raspberry Pi ve diğer mikrodenetleyici platformları ile uyumludur.
