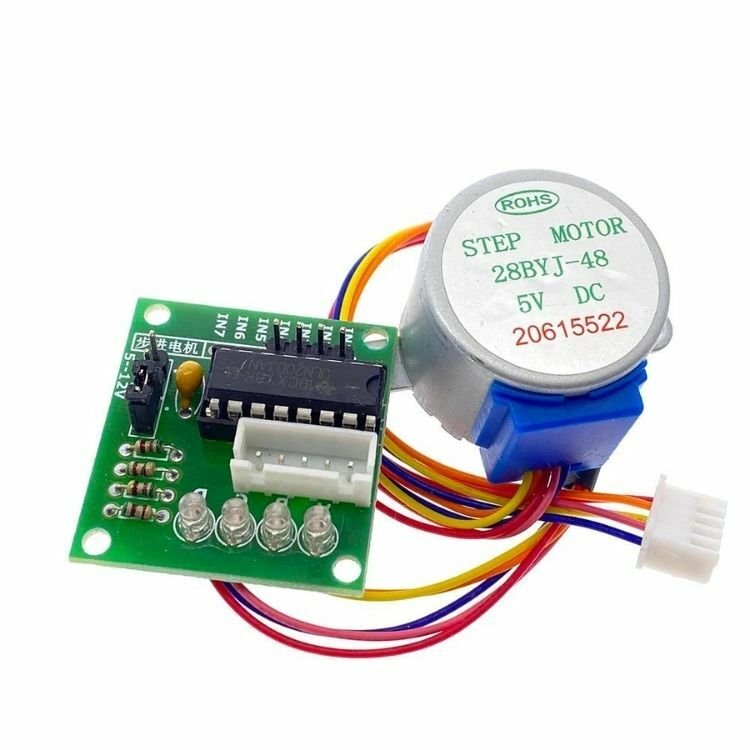

28BYJ-48 Redüktörlü Step Motor ve ULN2003 Step Motor Sürücü Kartı
28BYJ-48 Step Motor ve ULN2003 Motor Sürücü Kartı
28BYJ-48 Step motor ve ULN2003 motor sürücü kartı, projelerde yaygın olarak kullanılan bir kombinasyondur. Bu kombinasyon, robotik projeler, otomasyon sistemleri ve çeşitli DIY elektronik projelerinde kullanılır.
28BYJ-48 Step Motor Teknik Özellikler
- Motor Tipi: Unipolar
- Çalışma Voltajı: 5V DC
- Adım Açısı: 5.625°/64 (1/64 adım)
- Redüksiyon Oranı: 1/64
- Faz Akımı: 60mA/faz
- Bağlantı Tipi: 5 tel (4 faz)
ULN2003 Motor Sürücü Modülü Teknik Özellikler
- Çip: ULN2003A
- Çalışma Voltajı: 5V - 12V
- Giriş Pinleri: 4 (IN1, IN2, IN3, IN4)
- Çıkış Pinleri: 4 (Motor bağlantı pinleri)
- LED Göstergeleri: Her faz için LED göstergeleri
- Boyutlar: 40 mm x 20 mm x 15 mm
Bağlantı Şeması
- Motor Bağlantıları:
- Motorun Kırmızı Kablosu: ULN2003 modülünün +5V pinine bağlanır.
- Motorun Mavi Kablosu: ULN2003 modülünün IN1 pinine bağlanır.
- Motorun Pembe Kablosu: ULN2003 modülünün IN2 pinine bağlanır.
- Motorun Sarı Kablosu: ULN2003 modülünün IN3 pinine bağlanır.
- Motorun Turuncu Kablosu: ULN2003 modülünün IN4 pinine bağlanır.
- ULN2003 Bağlantıları:
- IN1: Arduino'nun dijital pinine bağlanır (örneğin D8).
- IN2: Arduino'nun dijital pinine bağlanır (örneğin D9).
- IN3: Arduino'nun dijital pinine bağlanır (örneğin D10).
- IN4: Arduino'nun dijital pinine bağlanır (örneğin D11).
- VCC: Arduino'nun 5V pinine bağlanır.
- GND: Arduino'nun GND pinine bağlanır.
28BYJ-48 Step Motor ve ULN2003 Motor Sürücü Modülü, robotik projeler, CNC makineleri, otomatik kapı sistemleri, 3D yazıcılar ve diğer hassas motor kontrolü gerektiren projelerde yaygın olarak kullanılır. Düşük maliyetli ve kolay kullanımlı bu ikili özellikle eğitim ve hobi projelerinde tercih edilir.
28BYJ-48 Step Motor ve ULN2003 Motor Sürücü Modülü, Arduino ve diğer mikrodenetleyici platformları ile uyumludur ve step motorun yönünü ve hızını kontrol etmenize olanak tanır.
