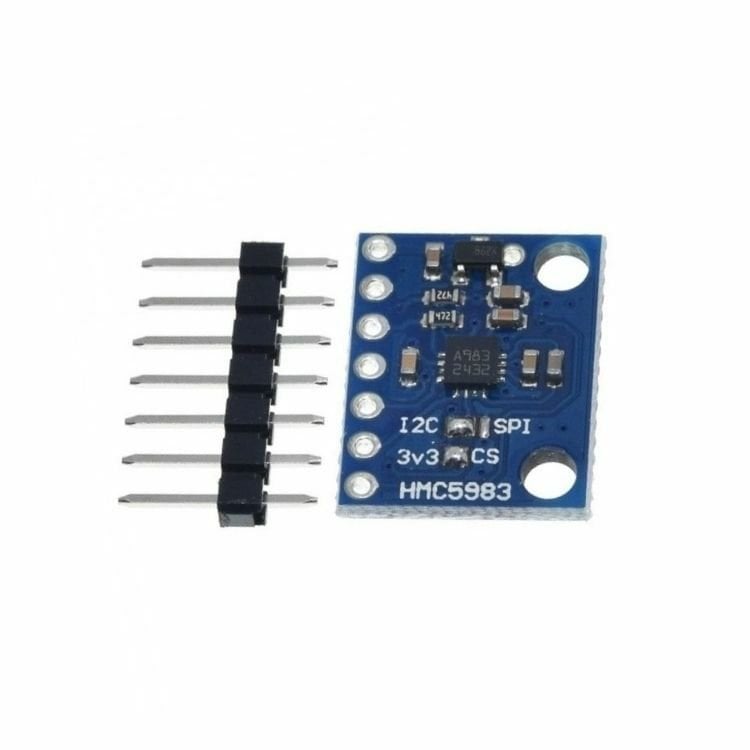

3 Eksen Pusula Sensörü HMC5983 (GY-282)
3 Eksen Pusula Sensörü HMC5983 (GY-282)
HMC5983, 3 eksenli bir manyetometre (pusula) sensörüdür. Bu sensör, manyetik alanı ölçerek yön belirleme, navigasyon ve yer belirleme gibi uygulamalarda kullanılır. GY-282 modülü üzerinde bulunan HMC5983 sensörü, düşük güç tüketimi ve yüksek hassasiyetli manyetik alan ölçümü ile özellikle drone'lar, robotlar ve akıllı cihazlar için idealdir. Arduino gibi kartlarla uyumludur.
Teknik Özellikler
- Çalışma Voltajı: 3.3V - 5V DC
- Ölçüm Aralığı: ±8 gauss (X, Y, Z eksenleri)
- Hassasiyet: 0.3 mG/LSb (en yüksek hassasiyet)
- İletişim Protokolü: I2C ve SPI
- İletişim Adresi: I2C adresi 0x1E
- Boyutlar: Modül boyutu 14 mm x 18 mm (yaklaşık)
Pin Şeması ve Bağlantılar
GY-282 Modülü Pinleri
- VIN: 3.3V - 5V güç kaynağı
- GND: Toprak
- SCL: I2C saat sinyali
- SDA: I2C veri hattı
- DRDY: Veri hazır (opsiyonel)
- CS: Chip Select (SPI için, genellikle GND'ye bağlanır)
- SDO: SPI veri çıkışı
- SDA/SPI: I2C veri girişi/çıkışı veya SPI veri girişi
HMC5983, yön belirleme özelliği sayesinde navigasyon sistemlerinde, robotik projelerde, drone ve model uçak projelerinde sıklıkla tercih edilir. Manyetik alan ölçümü yapan bu sensörün doğru ölçümler yapabilmesi için metal nesnelerden uzak tutulması tavsiye edilir. Ayrıca isabetli ölçümler elde edebilmek için sensör kalibrasyonu yapılması da önerilir.
