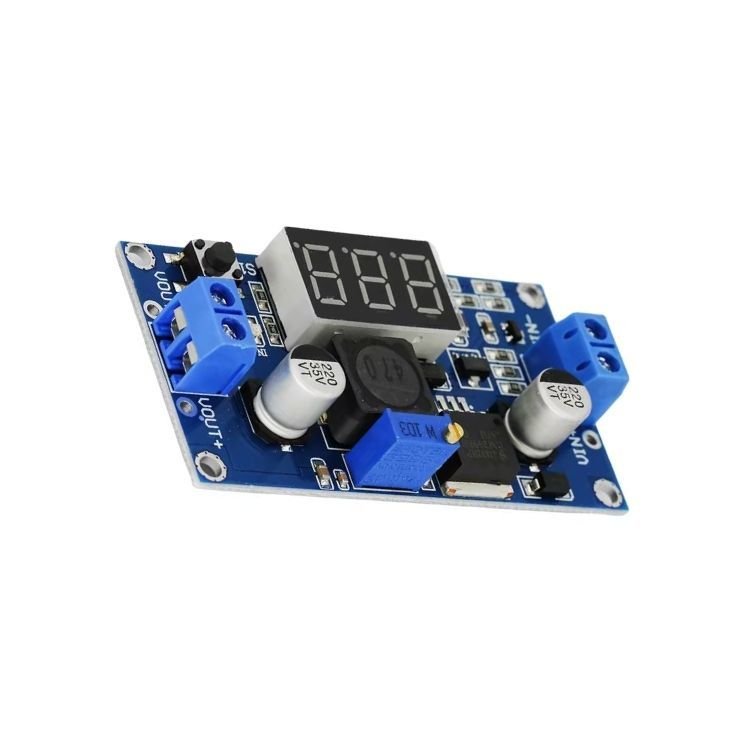

LM2596 7 Segmentli Ayarlanabilir 3A Voltaj Regülatör Kartı

LM2596, yüksek verimli bir DC-DC step-down (buck) dönüştürücü modülüdür. LM2596 Voltaj Düşürücü Kartı, yüksek voltajlı bir güç kaynağını daha düşük bir voltaja düşürmek için kullanılır. 4.5V-35V aralığındaki geniş bir giriş voltaj aralığına sahiptir. Kart üzerindeki trimpot ile çıkış voltajı 1.25V-30V aralığında ayarlanabilir. Çeşitli elektronik projelerde, özellikle de taşınabilir cihazlarda ve güç yönetim uygulamalarında yaygın olarak kullanılır.

Kart üzerindeki pot yardımıyla çılış voltajı istenen seviyede ayarlanabilir.

Giriş ve çıkışta kolay bağlantılar yapabilmeniz için klemens bağlantıları bulunur. Bu sayede lehimleme yapmak zorunda kalmadan bağlantılarını yapabilirsiniz.

Ayrıca kart üzerinde bulunan 3 haneli 7 segment display sayesinde giriş ve çıkış voltajını görebilirsiniz. Modül üzerinde yer alan buton sayesinde ekranda görüntülenen değeri giriş ve çıkış voltajı şeklinde değiştirebilirsiniz.

Kartın giriş voltajı her zaman giriş voltajından yüksek olmalıdır. Kart üzerinden maksimum 3A akım geçmelidir. Aksi halde kart zarar görecektir.

Kart ilk kullanımda trimpot üzerindeki boşluk alınmadan çalışmayabilir. Bunun için trimpotu iki yöne de çok sayıda çevirmeniz gerekebilir. Sonrasında kart çalışmaya başlayacaktır.

Teknik Özellikler

• Giriş Voltajı: 4.5V - 35V
• Çıkış Voltajı: 1.25V - 30V (ayarlanabilir)
• Çıkış Akımı: Maksimum 3A (sürekli kullanımda 2A önerilir)
• Verimlilik: %92'ye kadar
• Anahtarlama Frekansı: 150 kHz

Bağlantı Şeması

1. VIN+ (Giriş Pozitif): Giriş voltajını bağlayın (4.5V - 35V).
2. VIN- (Giriş Negatif): Toprak hattına bağlayın.
3. VOUT+ (Çıkış Pozitif): Çıkış voltajını bağlayın (1.25V - 30V).
4. VOUT- (Çıkış Negatif): Toprak hattına bağlayın.

LM2596 modülü, yüksek voltajlı bir güç kaynağını daha düşük voltaj gerektiren devrelerde kullanmak için idealdir. Özellikle taşınabilir cihazlar, güç yönetim sistemleri, Arduino ve diğer mikrodenetleyici projelerinde sabit voltaj sağlamak için kullanılır.

Örnek Kullanım

LM2596 modülünü kullanarak bir 12V bataryadan 5V çıkış elde edebilirsiniz. Aşağıdaki adımları takip ederek modülü bağlayabilirsiniz:

1. Güç Bağlantıları:
• VIN+: 12V bataryanın pozitif ucuna bağlayın.
• VIN-: 12V bataryanın negatif ucuna bağlayın.
2. Çıkış Bağlantıları:
• VOUT+: Düzenlenmiş 5V çıkışı almak istediğiniz devrenin pozitif girişine bağlayın.
• VOUT-: Düzenlenmiş 5V çıkışı almak istediğiniz devrenin negatif girişine bağlayın.

Dikkat Edilmesi Gerekenler

LM2596 Voltaj Regülatörü, yüksek akım ve güç tüketiminde, uzun süreli kullanımlarda ısınabilir. Bu durumlarda uygun bir soğutucu kullanabilirsiniz. Ayrıca kartın çalışması için giriş voltajının, çıkış voltajından her zaman daha yüksek olduğundan emin olun.

LM2596 Ayarlanabilir DC-DC Step-Down Dönüştürücü Modülü, çeşitli elektronik projelerde voltaj düşürme ve düzenleme işlemleri için ideal bir çözümdür. Kolay ayar ve bağlantı özellikleri ile projelerinizde güvenilir ve verimli güç yönetimi sağlar.
