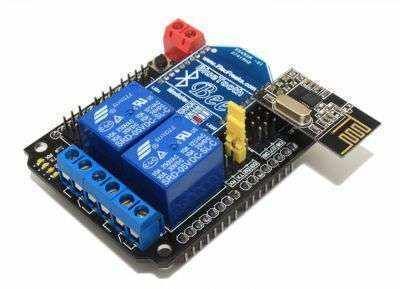

Arduino için Röle Shield (NRF24L01 ve XBee Uyumlu)

Arduino ile yapacağınız ev otomasyonu projelerinde kullanmanız için tasarlanmış XBee, BTBee, CC1101 ve nRF24L0 kablosuz modüllerle kullanabileceğiniz röle kartıdır. Üzerinde bulunan 2 adet röle, 250V AC/10A veya 30V DC/10A akımlarda kullanılabilir.

Arduino için Röle Shield üzerinde ayrı Xbee/BTBee modüllerini takabileceğiniz bağlantı pinleri bulunmaktadır. Kablosuz haberleşme için NRF2401 modülü de kullanabilirsiniz. Xbee modülün arduino ile haberleşme pinleri jumper yardımı ile seçilebilmektedir. İsteğe göre TX-RX-D2-D3 pinleri kullanılabilirmektedir.

D6-D7-D8 pinleri ile servo bağlantısı yapılabilmesi için Gnd-Vcc-Pin yapısında üçlü header bağlantısı bulunmaktadır. Ayrıca analog pinleri de, sensör bağlantısını kolayca yapılabilmesini sağlamak için bu üçlü pin formasyonunda header ile kart üzerine yerleştirilmiştir.

Arduino için Röle Shield üzerinde harici güç kaynağı girişi olarak kullanmak üzere vidalı terminal bulunmaktadır.

Arduino için Röle Shield Teknik Özellikler

• 2 kanal röle kontrolü
• XBee, BTBee, CC1101 ve nRD24L0 kablosuz modüller ile kullanılabilme
• 6 sensör, 3 adet servo motor kullanım imkanı
• Röle özellikleri: 250VAC/10A, 30VDC/10A maksimum
• Elektriksel ömür (minimum): 100.000 operasyon
• Mekanik ömür (minimum): 10.000.000 operasyon
• Röle çalışma gerilimi: 5VDC
• Kart, harici olarak 9V güç kaynağı ile beslenebilir
