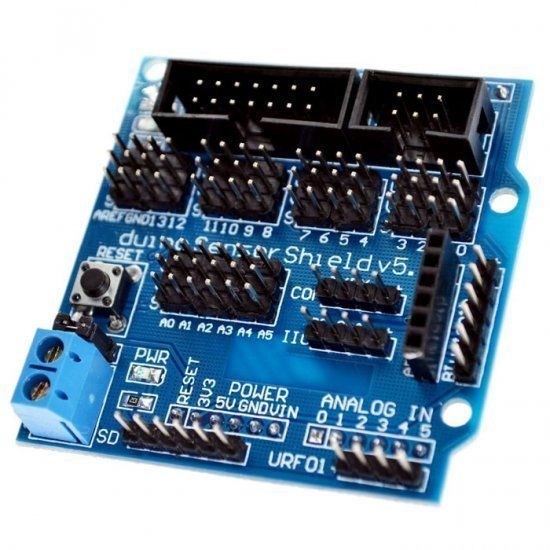

Arduino Sensor Shield V5.0 – Arduino I/O Genişletme Shieldı

Arduino Sensor Shield V5.0, Arduino projelerinde sensörleri ve diğer bileşenleri kolayca bağlamanızı sağlayan bir genişletme kartıdır. Bu shield, çeşitli sensörlerin, motorların, servo motorların ve diğer modüllerin hızlı ve güvenilir bir şekilde bağlanmasını sağlar. Sensör Shield, Arduino Uno, Arduino Leonardo ve Arduino Mega gibi kartlarla uyumlu olup, prototip geliştirme sürecini hızlandırır.

Teknik Özellikler

• Uyumluluk: Arduino Uno, Mega, Leonardo ve diğer uyumlu kartlar
• Bağlantı Tipi: Analog, Dijital, I2C, UART
• Güç Beslemesi: Arduino üzerinden 5V
• Pin Sayısı: 54 Dijital I/O pini, 16 Analog girişi
• Ekstra Bağlantılar: I2C, UART, PWM, Servo motor çıkışları
• Boyutlar: 68.6 mm x 53.4 mm x 14 mm (yaklaşık)

Pin Şeması ve Bağlantılar

Dijital Pinler

• D0 - D13: Dijital giriş/çıkış pinleri
• PWM Pinleri: D3, D5, D6, D9, D10, D11 (PWM çıkışları için)
• I2C Bağlantısı: A4 (SDA), A5 (SCL)

Analog Pinler

• A0 - A5: Analog giriş pinleri
• Ekstra Analog Pinler: A6 - A15 (Arduino Mega için)

Güç Bağlantıları

• VCC: 5V güç beslemesi
• GND: Toprak
• VIN: Harici güç kaynağı girişi

Özel Bağlantılar

• UART: RX, TX pinleri
• I2C: SDA, SCL pinleri

Ekstra Çıkışlar

• Servo Motor Çıkışları: D2 - D13 pinlerinde
• Power LED: Güç durumu göstergesi
• Reset Butonu: Kartı resetlemek için

Kullanım Alanları

Arduino Sensor Shield V5.0, sensörlerin ve diğer bileşenlerin kolayca bağlanmasını sağlar. Bu shield, robotik ve elektronik projelerinizde, çok sayıda sensör ve motor bağlantısı yapacağınız durumlarda size kolaylık sağlar. Servo ve DC motorlar, Sensörler için çok sayıda bağlantıya sahiptir. Hızlı ve kolay bağlantı yapmanıza olanak tanır. Bu sayede prototip süreçlerinizi hızlandırır.

Bağlantı Örnekleri

Sensör Bağlantısı

1. Ultrasonik Sensör (HC-SR04):
• VCC: Sensor Shield üzerindeki 5V pinine bağlayın.
• GND: Sensor Shield üzerindeki GND pinine bağlayın.
• Trig: Sensor Shield üzerindeki bir dijital pine (örneğin, D7) bağlayın.
• Echo: Sensor Shield üzerindeki bir dijital pine (örneğin, D8) bağlayın.

Servo Motor Bağlantısı

1. Servo Motor:
• VCC: Sensor Shield üzerindeki Servo pinlerinden birinin 5V pinine bağlayın.
• GND: Sensor Shield üzerindeki Servo pinlerinden birinin GND pinine bağlayın.
• Sinyal: Sensor Shield üzerindeki Servo pinlerinden birinin sinyal pinine (örneğin, D9) bağlayın.

I2C Cihaz Bağlantısı

1. I2C LCD Ekran:
• SDA: Sensor Shield üzerindeki SDA pinine (A4) bağlayın.
• SCL: Sensor Shield üzerindeki SCL pinine (A5) bağlayın.
• VCC: Sensor Shield üzerindeki 5V pinine bağlayın.
• GND: Sensor Shield üzerindeki GND pinine bağlayın.

Güç Bağlantısı

1. Harici Güç Kaynağı:
• VIN: Harici güç kaynağının pozitif ucunu Sensor Shield üzerindeki VIN pinine bağlayın.
• GND: Harici güç kaynağının negatif ucunu Sensor Shield üzerindeki GND pinine bağlayın.

Arduino Sensor Shield V5.0, projelerinizde sensörleri ve diğer bileşenleri hızlı ve kolay bir şekilde bağlamanızı sağlar. Geniş bağlantı seçenekleri ve kullanım kolaylığı ile, prototipleme ve geliştirme sürecini hızlandırarak projelerinizi daha verimli ve hızlı bir şekilde tamamlamanıza yardımcı olur.
