Arduino Pro Mini 328 5V/16MHz - Headerlı
Arduino Pro Mini 5V
Arduino Pro Mini, Arduino platformunun daha küçük, daha hafif ve daha düşük maliyetli bir versiyonudur. Bu klon model, 5V çalışma voltajına sahip olup ATmega328P mikrodenetleyicisi ile donatılmıştır. Küçük boyutu ve düşük güç tüketimi ile taşınabilir projelerde ve entegre sistemlerde kullanıma uygundur. Küçük boyutlu olabilmesi için kart üzerinde herhangi bir USB bağlantı noktası bulunmamaktadır. Bu nedenle Arduino Pro Mini’ye kod yüklemek için bir FTDI programlayıcısı kullanmanız gerekmektedir.
FTDI Dönüştürücü Kartı satın almak için tıklayın!
Teknik Özellikler
- Mikrodenetleyici: ATmega328P
- Çalışma Voltajı: 5V DC
- Giriş Voltajı: 5V-12V (RAW pini üzerinden), 5V (VCC pini üzerinden)
- Dijital Giriş/Çıkış Pinleri: 14 adet (6 tanesi PWM çıkışı destekler)
- Analog Giriş Pinleri: 8 adet
- Flash Hafıza: 32 KB (ATmega328P, 2 KB bootloader tarafından kullanılır)
- SRAM: 2 KB
- EEPROM: 1 KB
- Saat Hızı: 16 MHz
- PWM Kanalları: 6 adet
- Boyutlar: 33 mm x 18 mm
- Ağırlık: Yaklaşık 2 gram
Pin Şeması ve Bağlantılar
Güç Pinleri
- RAW: Harici güç kaynağı (5V-12V) girişi. Bu pin üzerinden gelen voltaj, dahili regülatör tarafından 5V’a düşürülür.
- VCC: 5V regüle çıkışı. Doğrudan 5V ile çalışan cihazlar bu pin üzerinden beslenebilir.
- GND: Toprak pinleri.
Giriş/Çıkış Pinleri
- D0 - D13: Dijital giriş/çıkış pinleri. D3, D5, D6, D9, D10 ve D11 pinleri PWM çıkışı destekler.
- A0 – A7: Analog giriş pinleri. Ayrıca bu pinler dijital I/O olarak da kullanılabilir.
Diğer Pinler
- RX: Seri veri alma (Serial Receive)
- TX: Seri veri gönderme (Serial Transmit)
- RST: Reset pini, Arduino’yu sıfırlamak için kullanılır.
Programlama
Arduino Pro Mini'nin küçük boyutundan dolayı, USB bağlantı noktası bulunmaz. Bu nedenle programlamak için bir FTDI USB-TTL seri adaptör veya benzeri bir programlayıcı kullanmanız gerekmektedir.

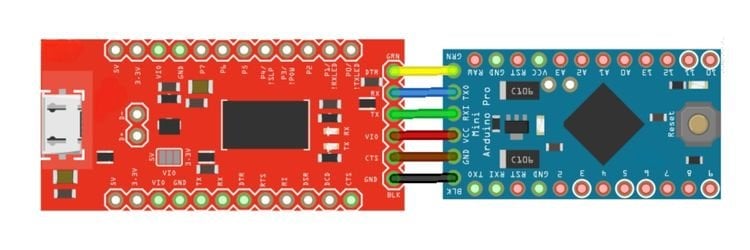

FTDI Programlayıcı ile Bağlantı
- VCC: FTDI adaptörünün 5V çıkışına bağlayın.
- GND: FTDI adaptörünün GND pinine bağlayın.
- TXD: FTDI adaptörünün RX pinine bağlayın.
- RXD: FTDI adaptörünün TX pinine bağlayın.
- DTR: FTDI adaptörünün DTR pinine bağlayın (Otomatik reset için).
