Arduino UNO CNC Shield (A4988 uyumlu)
Arduino UNO CNC Shield (A4988 uyumlu)
Bir sürücü genişletme kartı olan bu shield, CNC makineleri, 2-3 eksenli pen plotter projeleri, lazer kesme yada kazıma makineleri başta olmak üzere step motor kontrolü gerektiren projelerde kullanılabilir. 3 Boyutlu yazıcılarda da kullanımı mümkün olmasına rağmen, Arduino Uno kartının pin sayısı 3 boyutlu yazıcı kontrol etmek için yeterli gelmeyecektir.

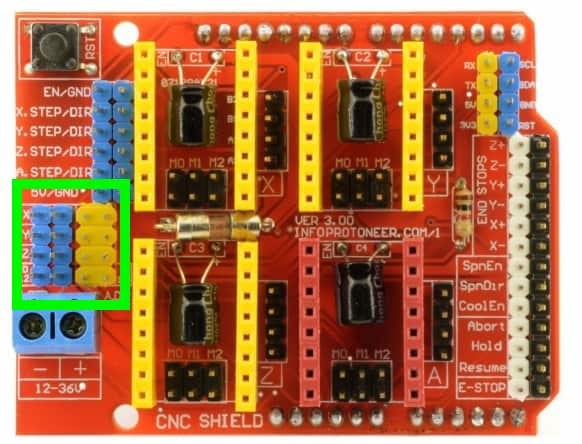

Bu shield kartı üzerine 4 adet sürücü takılabilmektedir. Bunlar X,Y,Z ve A eksenleridir. A ekseni normal şartlar altında Arduino’nun herhangi bir pinine bağlı değildir. A ekseni için istenirse X-Y-Z eksenlerinden birinin kopyalaması yapılabilir yada Arduino’nun D12 ve D13 nolu pinlerine bağlantı yapılmasını sağlayan aşağıdaki resimde yeşil olarak işaretlenmiş yerde jumper konfigürasyonu vardır.
Arduino Uno, A4988 Step Sürücü, HC05 Bluetooth ve Step Motor Çeşitleri ile beraber kullanılabilir.
Teknik Özellikler
- 4 Eksen Kontrol (X-Y-Z-A)
- 12-36V desteği (36V ile sadece DVR8825 sürücüsü çalışabilmektedir)
- Her eksen için 2 şer limit switch pini
- GRBL uyumlu
- Start – Stop – Pause – Estop fonksiyonları için pin çıkışı bulunur.
