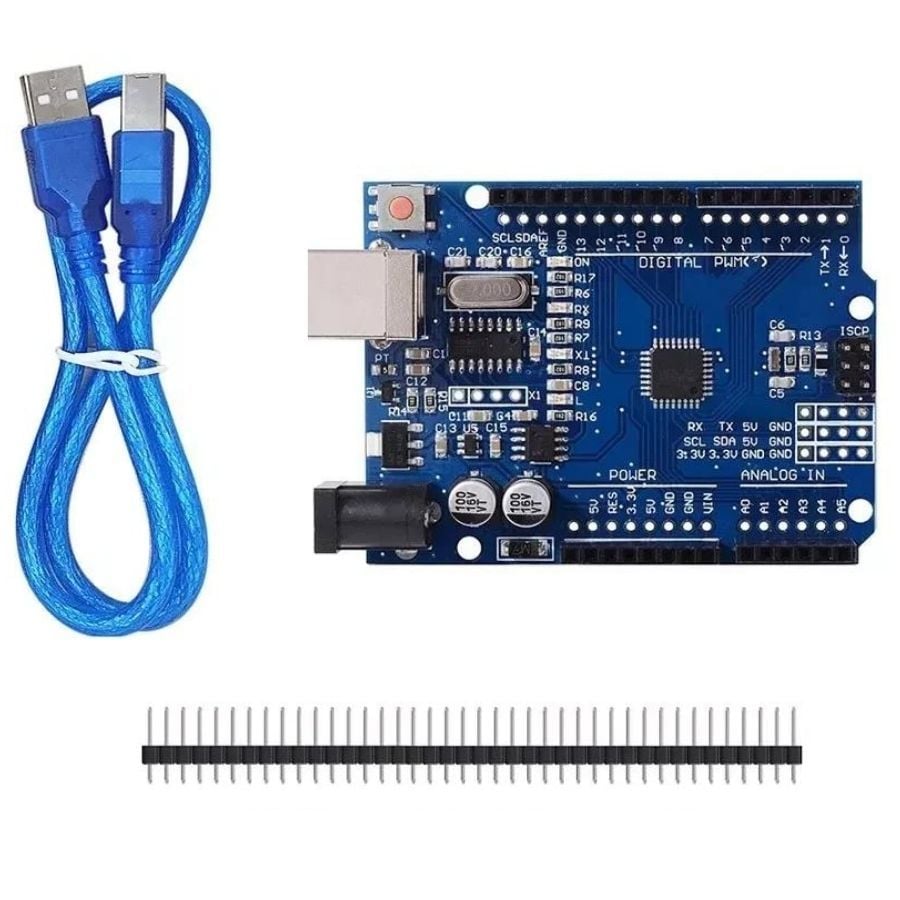

Arduino Uno R3 CH340 + USB Kablo
Arduino Uno R3 CH340 + USB Kablo
Arduino Uno R3, Arduino modelleri arasında en yaygın kullanılan karttır. Standart kullanıcılar için yeterli sayıda pin içerir. Boyutu ve fiyatı sayesinde neredeyse her proje için uygundur. Arduino Uno R3 CH340 ise orijinal Arduino Uno R3’ten farklı olarak CH340 USB-Serial dönüştürücü çipi kullanır. Arduino Uno, elektronik projelerde yaygın olarak kullanılan popüler bir geliştirme kartıdır ve CH340 çipi, FTDI veya ATmega16U2 yerine USB iletişimi sağlar. Bu kart, dijital ve analog pinleri, programlanabilir özellikleri ve kolay kullanımı ile çeşitli projelerde kullanılabilir. İlgili öğrenci, öğretmen, mühendis, maker ve robotik kodlamaya başlamak isteyen herkesin sahip olması gereken bir geliştirme kartıdır.
Bu klon Arduino Uno CH340 kartını kullanabilmek için bilgisayarınıza CH340 driver'ını kurmanız gerekmektedir. CH340 sürücüsünü buradan indirebilirsiniz.
Buradaki Blog Yazımızda CH340 Kurulumu ile ilgili rehbere ulaşabilirsiniz!
Teknik Özellikler
- Mikrodenetleyici: ATmega328P
- USB-Serial Dönüştürücü: CH340
- Çalışma Voltajı: 5V
- Giriş Voltajı (önerilen): 7-12V
- Dijital I/O Pinleri: 14 (6 PWM çıkışı)
- Analog Giriş Pinleri: 6
- DC Akım I/O Pini Başına: 20 mA
- Flaş Hafıza: 32 KB (ATmega328P)
- SRAM: 2 KB (ATmega328P)
- EEPROM: 1 KB (ATmega328P)
- Saat Hızı: 16 MHz
- Bağlantı Tipleri: USB B tipi, güç jakı
- Boyutlar: 68.6 mm x 53.4 mm
Pin Şeması
Güç Pinleri
- VIN: Harici güç kaynağı giriş pini (7-12V önerilir).
- GND: Toprak pinleri.
- 5V: Düzenlenmiş 5V çıkış pini.
- 3.3V: Düzenlenmiş 3.3V çıkış pini.
- RESET: Mikrodenetleyiciyi resetlemek için kullanılır.
- IOREF: Giriş/Çıkış pinlerinin referans voltajı.
Dijital Giriş/Çıkış Pinleri
- D0 - D13: Dijital giriş/çıkış pinleri.
- D0 (RX): Seri veri alımı.
- D1 (TX): Seri veri gönderimi.
- D2 - D13: Genel dijital giriş/çıkış pinleri.
- D3, D5, D6, D9, D10, D11: PWM çıkış pinleri.
Analog Giriş Pinleri
- A0 - A5: Analog giriş pinleri.
Ek Pinler
- AREF: Analog referans voltajı.
- RESET: Mikrodenetleyiciyi resetlemek için kullanılır.
Bağlantı Şeması
- USB Bağlantısı: CH340 çipi üzerinden bilgisayarınıza bağlanır. Bu bağlantı, program yüklemek ve seri iletişim için kullanılır.
- Güç Bağlantısı: Arduino Uno, USB bağlantısı veya güç jakı üzerinden güç alabilir. Güç jakı için önerilen voltaj 7-12V arasındadır.
- Dijital I/O Pinleri: 0-13 numaralı pinler dijital giriş/çıkış pinleridir.
- PWM Pinleri: 3, 5, 6, 9, 10 ve 11 numaralı pinler PWM çıkışı sağlayabilir.
- Analog Giriş Pinleri: A0-A5 numaralı pinler analog giriş pinleridir.
- GND ve 5V: Toprak ve 5V çıkış pinleri.
Arduino Uno R3 CH340, neredeyse her proje için kullanılabilecek kullanıcı dostu bir geliştirme kartıdır. Programlanabilir yapısı, geniş giriş/çıkış pinleri ve kolay kullanımı sayesinde hem yeni başlayanlar hem de deneyimli kullanıcılar için idealdir.
