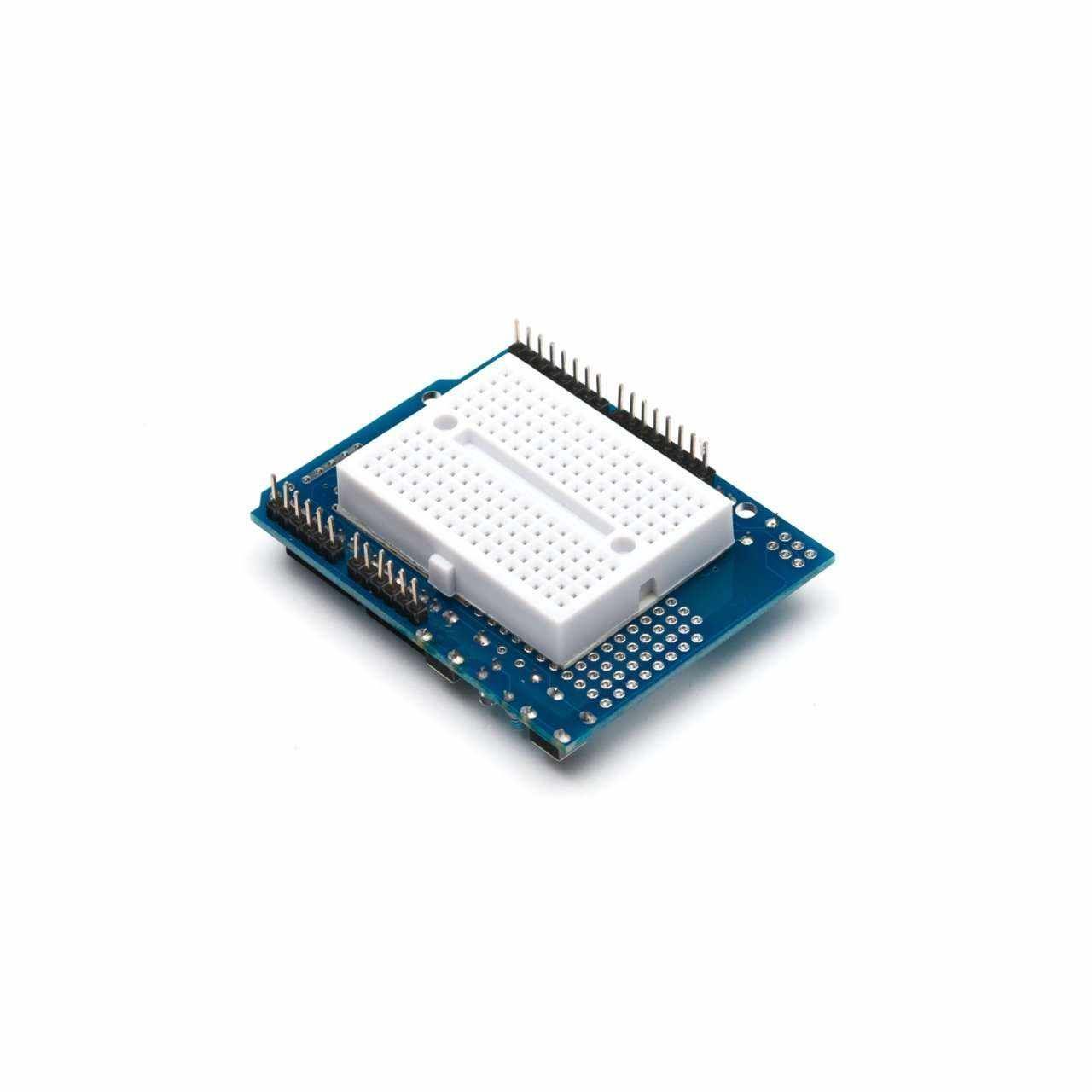

Arduino Uno R3 Mini Breadboardlu Proto Shield Kiti
Arduino Uno R3 Mini Breadboardlu Proto Shield Kiti
Arduino Uno R3 Mini Breadboardlu Proto Shield Kiti, prototipleme ve geliştirme projeleri için tasarlanmış kullanışlı bir genişletme kartıdır. Bu shield, Arduino Uno R3 kartınıza kolayca takılır ve 170 delikli mini bir breadboard ile birlikte gelir, böylece devrelerinizi hızlı bir şekilde kurmanıza ve test etmenize olanak tanır. Üzerinde 2 adet buton ve LED bulunur. Proto shield, aynı zamanda lehimleme alanları sunarak kalıcı devreler oluşturmanıza da imkan verir.
Teknik Özellikler
- Uyumluluk: Arduino Uno R3 ve diğer uyumlu kartlar
- Breadboard: Mini breadboard (170 bağlantı noktası)
- Lehimleme Alanı: Perforasyonlu PCB, bileşenlerinizi lehimleyerek kalıcı devreler oluşturabilirsiniz
- Ekstra Bağlantılar: Güç ve sinyal yolları için bağlantı noktaları
Pin Şeması ve Bağlantılar
Arduino Pinleri
- D0 - D13: Dijital giriş/çıkış pinleri
- A0 - A5: Analog giriş pinleri
- 5V ve 3.3V: Güç çıkışları
- GND: Toprak bağlantıları
Breadboard ve Proto Alanı
- Breadboard: Devrelerinizi hızlı bir şekilde kurup test etmek için kullanılır.
- Proto Alanı: Bileşenlerinizi lehimleyerek kalıcı devreler oluşturabilirsiniz.
- Güç ve Sinyal Yolları: Breadboard üzerindeki bileşenleri güç ve sinyal yollarına bağlamak için kullanılır.
Bağlantı Örnekleri
Temel Bağlantı
- Shield'i Takma:
- Proto Shield'i Arduino Uno R3 kartınıza takın.
- Breadboard Kullanımı:
- Mini breadboard üzerinde devrelerinizi kurun. Breadboard üzerindeki bağlantı noktalarına bileşenlerinizi yerleştirin.
- Lehimleme Alanı:
- Kalıcı devreler oluşturmak için lehimleme alanını kullanın. Bileşenlerinizi lehimleyerek proto shield üzerinde kalıcı bir devre oluşturabilirsiniz.
Güç ve Sinyal Bağlantıları
- Güç Bağlantıları:
- Proto Shield üzerindeki 5V ve 3.3V güç çıkışlarını breadboard üzerindeki bileşenlere bağlayın.
- GND pinlerini breadboard üzerindeki toprak hatlarına bağlayın.
- Dijital ve Analog Pinler:
- Dijital ve analog pinleri breadboard üzerindeki bileşenlere bağlayarak giriş ve çıkış sinyallerini sağlayın.
Arduino Uno R3 Mini Breadboardlu Proto Shield Kiti, projelerinizde hızlı ve etkili prototipleme yapmanızı sağlar. Hem geçici hem de kalıcı devreler oluşturmanıza olanak tanır, bu da onu eğitim ve geliştirme projeleri için mükemmel bir araç haline getirir. Bu shield, Arduino'nuzu daha da güçlü ve esnek hale getirerek projelerinizi bir üst seviyeye taşımanıza yardımcı olur.
