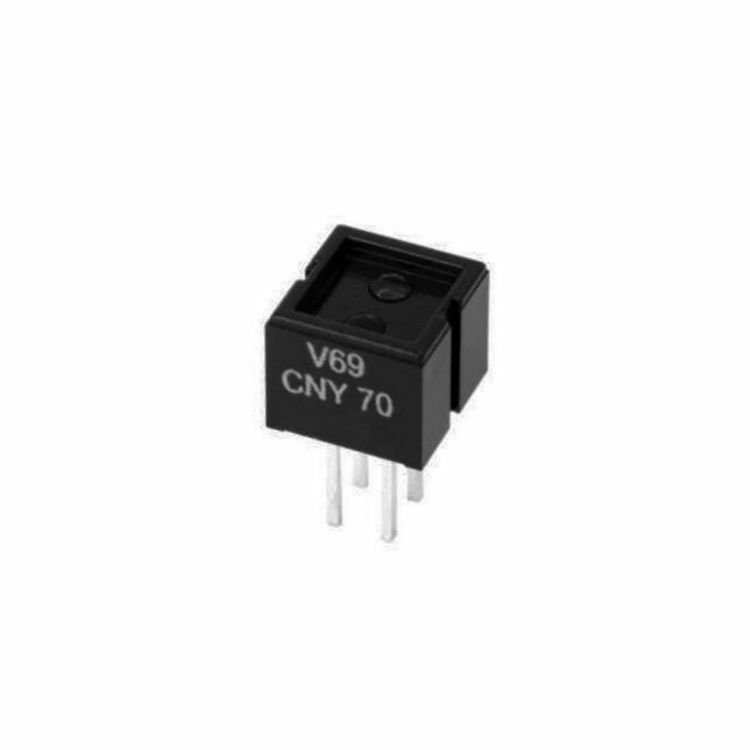

CNY70 Kızılötesi Yansımalı Optik Sensör

TCRT5000, bir kızılötesi LED ve bir fototransistör içerir. Kızılötesinden gönderilen ışık bir yüzeye çarpıp geri döner ve fototransistör tarafından algılanır. Algılanan ışığın yoğunluğuna göre analog bir çıkış verir. Çoğunlukla çizgi izleyen robotlar ve çeşitli endüstriyel uygulamalarda kullanılır. Kısa mesafeler için idealdir.

Teknik Özellikler

• Çalışma Voltajı: 5V
• Algılama Mesafesi: 0.3 mm - 10 mm
• Algılama Tipi: Yansımalı
• Işık Kaynağı: Kızılötesi LED
• Işık Alıcısı: Fototransistör
• Çıkış Tipi: Analog
• Bağlantı Tipi: 4 pin (VCC, GND, LED, OUT)
• Boyutlar: 7 mm x 6 mm x 6 mm

CNY70, kızılötesi ışığın bir yüzeyden yansımasını algılayarak nesnelerin varlığını tespit eder. Bu sensör, özellikle beyaz ve siyah renkler arasındaki kontrastı algılamak için kullanılır ve bu nedenle çizgi izleyen robotlarda sıkça tercih edilir.

Bağlantı Şeması

VCC: 5V güç kaynağına bağlayın.

GND: Toprak (GND) hattına bağlayın.

LED: Kızılötesi LED'in anot ucu, bu ucu bir seri dirençle birlikte 5V'ye bağlayın.

OUT: Fototransistörün kolektör ucu, bu ucu bir pull-up dirençle birlikte mikrodenetleyicinin analog giriş pinine bağlayın.

CNY70 sensörü, çizgi izleyen robotlar, sayma sistemleri, konum algılama ve çeşitli endüstriyel otomasyon projelerinde kullanılabilir. Sensör, nesnelerin varlığını ve yüzeylerin kontrastını algılayarak projelerinizde yüksek hassasiyetli algılama sağlar. Arduino ve diğer mikrodenetleyiciler ile uyumludur.
