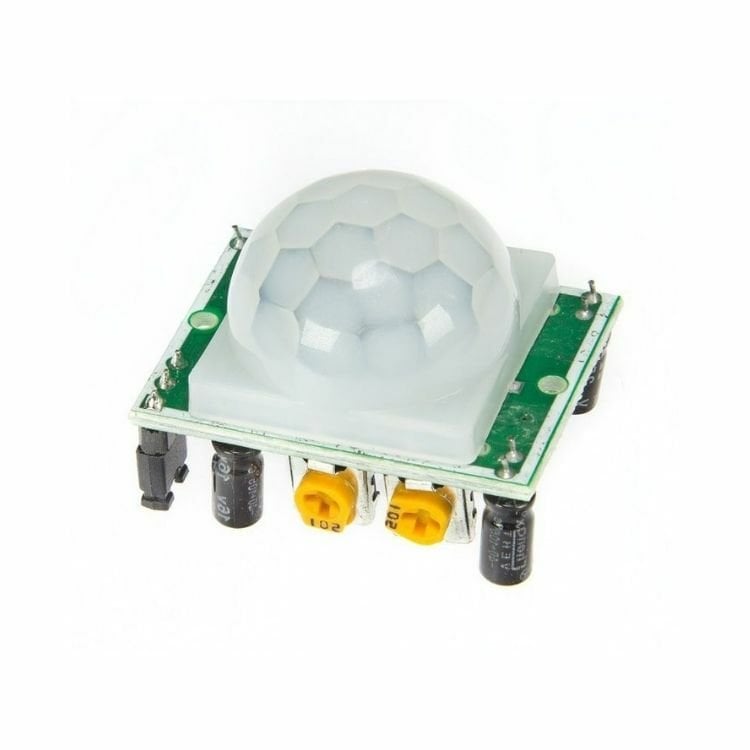

HC-SR501 PIR Hareket Sensörü

HC-SR501 PIR (Pasif Infrared) hareket sensörü, ortamdaki hareketi algılamak için kullanılan bir sensördür. Bu sensör, güvenlik sistemleri, otomatik aydınlatma, ev otomasyonu ve çeşitli elektronik projelerde yaygın olarak kullanılır. PIR sensörü, insan vücudundan yayılan kızılötesi ışığı algılayarak hareketi tespit eder ve Arduino gibi bir mikrodenetleyiciye dijital bir sinyal gönderir. Dijital çıkışa sahip olan bu sensör hareket algıladığı zamanlarda lojik 1, hareket algılamadığı zamanlarda ise lojik 0 çıkışı verir.

Üzerindeki Sx potansiyometresi ile algılama mesafesi 3-5 metre arasında ayarlanabilir. Tx potansiyometresi ile ise sensör hareket algıladığında ne kadar süre lojik 1 çıkış vereceği ayarlanır.

Teknik Özellikler

• Çalışma Voltajı: 4.5V - 12V DC
• Çıkış Voltajı: Yüksek (3.3V) - Düşük (0V)
• Algılama Mesafesi: 3m - 5m (ayarlanabilir)
• Algılama Açısı: 120 derece
• Çıkış Zamanı: 5 saniye - 200 saniye (ayarlanabilir)
• Gecikme Süresi: 0.3 saniye - 18 saniye
• Çalışma Sıcaklığı: -15°C - +70°C
• Boyutlar: 32 mm x 24 mm x 20 mm

HC-SR501 PIR hareket sensörü, güvenlik sistemleri, otomatik aydınlatma, ev otomasyonu ve robotik projelerde kullanılabilir. Sensör, hareket algılandığında dijital bir çıkış sinyali gönderir ve bu sinyal, alarm sistemlerini tetiklemek, lambaları otomatik olarak açmak veya belirli cihazları kontrol etmek için kullanılabilir. Düşük güç tüketimi ve yüksek hassasiyeti ile çeşitli projelerde güvenilir hareket algılama sağlar. Küçük büyük her Maker’ın envanterinde olması gereken sensörlerden biridir.

Bağlantı Şeması

VCC: 4.5V - 12V güç kaynağına bağlayın.

OUT: Dijital çıkış pini, hareket algılandığında yüksek (3.3V) sinyal gönderir.

GND: Toprak (GND) hattına bağlayın.

HC-SR501 PIR hareket sensörü robotik projelerde hareket algılama için ideal bir modüldür. Sensörün bağlantı yapısı basit olup, Arduino veya diğer mikrodenetleyici platformlarıyla uyumludur. Hareket algılandığında sensör dijital çıkış verir ve bu çıkış mikrodenetleyici tarafından okunur. PIR sensörünün algılama mesafesi ve çıkış zamanı, modül üzerindeki potansiyometreler ile ayarlanabilir, böylece farklı projeler için kişiselleştirilebilir.
