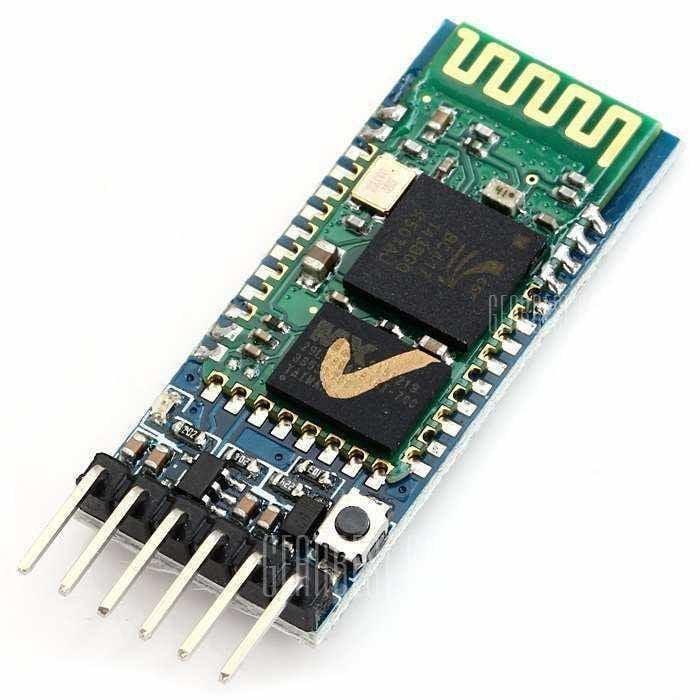

HC-05 Bluetooth Modülü

HC-05 Bluetooth modülü, hem master hem de slave modunda çalışabilen kolay kullanıma sahip bir kablosuz iletişim modülüdür. Bu modül, mikrodenetleyici projelerinde kablosuz veri iletimi için yaygın olarak kullanılır ve özellikle Arduino ile uyumludur. HC-05, Bluetooth 2.0 standardını destekler ve çeşitli cihazlarla kolayca eşleştirilebilir. Açık alanlarda yaklaşık 10 metreye kadar bir haberleşme menziline sahiptir.

HC-06 Bluetooth Modülünden farlı olarak hem master hem slave modunda çalışabilir.

HC-06 Bluetooth Modülü satın almak için tıklayınız!

Teknik Özellikler

• Çalışma Voltajı: 3.6V - 6V
• Çalışma Akımı: 30mA (normal), 50mA (maksimum)
• Bluetooth Sürümü: Bluetooth V2.0+EDR
• Frekans: 2.4GHz ISM bandı
• Modül Boyutları: 43 mm x 16 mm x 7 mm
• Menzil: 10 metreye kadar
• Veri Hızı: 9600, 19200, 38400, 57600, 115200 bps (9600 bps varsayılan)
• İletişim Protokolü: UART
• Çalışma Modları: Master ve Slave

HC-05 Bluetooth modülü, kablosuz kontrol sistemleri, veri kaydı ve izleme, IoT projeleri, robotik uygulamalar, bluetooth kontrollü araç ve ev otomasyonu gibi birçok projede kullanılır.

Bağlantı Şeması

1. VCC: 3.6V - 6V güç kaynağına bağlayın.
2. GND: Toprak hattına bağlayın.
3. TXD: Veri çıkışı (Arduino RX pinine bağlanır).
4. RXD: Veri girişi (Arduino TX pinine bağlanır).
5. EN (KEY): Modülün çalışma modunu belirlemek için kullanılır (Bağlantı yapılırken genellikle boşta bırakılır).

HC-05 modülünün bağlantı şeması oldukça basittir. Modülün VCC pinini 5V güç kaynağına, GND pinini toprak hattına bağlayarak başlayabilirsiniz. Veri iletimi için TXD pinini Arduino'nun RX pinine, RXD pinini ise Arduino'nun TX pinine bağlayarak kablosuz veri iletişimi sağlayabilirsiniz. RXD pinini Arduino'nun TX pinine bağlarken, RXD pinine gelen voltajı 3.3V seviyesine düşürmek için bir gerilim bölücü kullanmanız gerekebilir.

HC-05 Bluetooth modülü, Arduino ve Raspberry Pi gibi mikrodenetleyici projelerinizde kablosuz iletişim sağlamak için ideadir. Esnek çalışma modları sayesinde hem master hem de slave modunda kullanılabilir, bu da cihazlar arasında veri iletimi ve kontrolü için geniş bir uygulama yelpazesi sunar. Kolay bağlantı ve düşük maliyeti ile bu modül, çeşitli projelerde kablosuz bağlantı ihtiyaçlarınızı karşılamak için mükemmel bir tercihtir.
