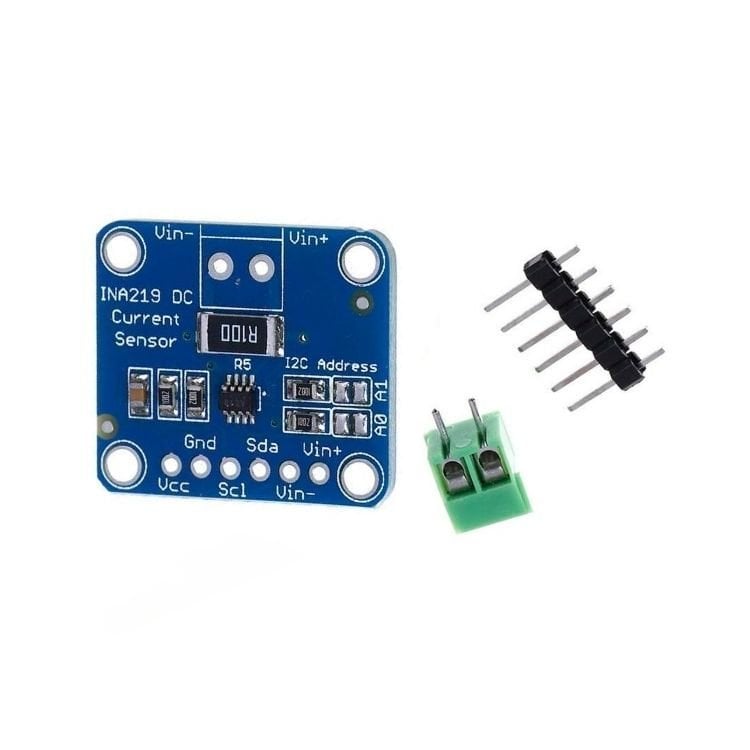

INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219, akım, voltaj ve güç ölçümleri yapabilen bir sensör modülüdür. Bu modül, I2C arayüzü üzerinden mikrodenetleyicilere bağlanarak çift yönlü akım ölçümü yapabilir. INA219, yüksek hassasiyetli bir akım sensörüdür. I2C protokolü sayesinde Arduino gibi mikrodenetleyicilerle kolaylıkla kullanılabilir.

Teknik Özellikler

• Çalışma Voltajı: 3V - 5.5V DC
• Ölçüm Aralığı:
• Akım: ±3.2A (konfigüre edilebilir)
• Gerilim: 0V - 26V DC
• Çözünürlük: 12-bit ADC (0.8mA çözünürlük)
• İletişim Protokolü: I2C (7-bit adres: 0x40 - 0x4F, ayarlanabilir)
• Hassasiyet: 100µV
• Çalışma Sıcaklığı: -40°C ile 125°C arası

Pin Şeması ve Bağlantılar

INA219 Modülü Pinleri

1. VCC: 3V - 5.5V güç kaynağı
2. GND: Toprak
3. SCL: I2C saat sinyali (Arduino'nun SCL pinine bağlanır)
4. SDA: I2C veri hattı (Arduino'nun SDA pinine bağlanır)
5. VIN+: Yükün pozitif bağlantı noktası
6. VIN-: Yükün negatif bağlantı noktası
