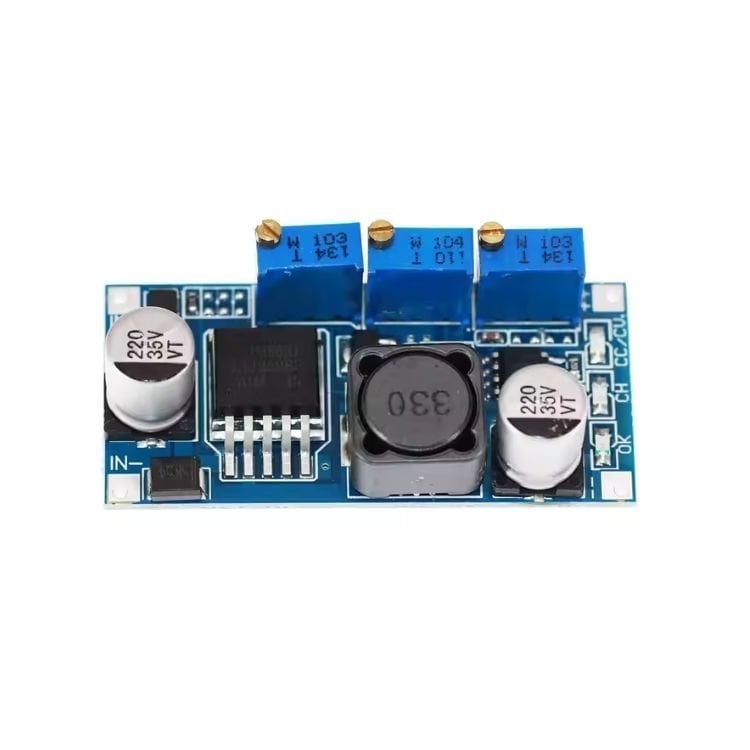

LM2596S Akım ve Voltaj Ayarlı 3A Ayarlanabilir Güç Kaynağı ve Şarj Modülü

LM2596, yüksek verimli bir DC-DC step-down (buck) dönüştürücü modülüdür. LM2596 Voltaj Düşürücü Kartı, yüksek voltajlı bir güç kaynağını daha düşük bir voltaja düşürmek için kullanılır. 3V-40V aralığındaki geniş bir giriş voltaj aralığına sahiptir. Kart üzerindeki trimpot ile çıkış voltajı 1.5V-35V aralığında ayarlanabilir. Çeşitli elektronik projelerde, özellikle de taşınabilir cihazlarda ve güç yönetim uygulamalarında yaygın olarak kullanılır.

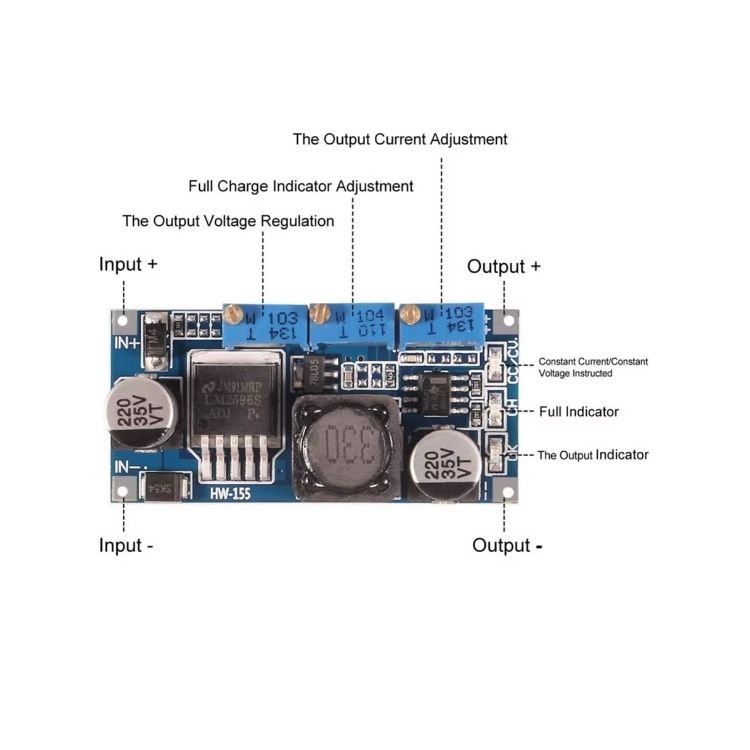

Bu kart üzerinde 3 adet ayar potu bulunur. Bu potlardan biri çıkış voltajını, biri çıkış akımını ve diğeri ise şarj kesme işlemleri için tam doluma ulaşıldığında kart üzerindeki tam şarj ledinin hangi voltaj değerine ulaşıldığında yanacağını ayarlar.

Kartın giriş voltajı her zaman giriş voltajından yüksek olmalıdır. Kart üzerinden maksimum 3A akım geçmelidir. Aksi halde kart zarar görecektir.

Kart ilk kullanımda trimpot üzerindeki boşluk alınmadan çalışmayabilir. Bunun için trimpotu iki yöne de çok sayıda çevirmeniz gerekebilir. Sonrasında kart çalışmaya başlayacaktır.

Teknik Özellikler

• Giriş Voltajı: 7V - 35V
• Çıkış Voltajı: 1.25V - 30V (ayarlanabilir)
• Çıkış Akımı: Maksimum 3A (sürekli kullanımda 2A önerilir)
• Verimlilik: %92'ye kadar
• Anahtarlama Frekansı: 150 kHz

Dikkat Edilmesi Gerekenler

LM2596 Voltaj Regülatörü, yüksek akım ve güç tüketiminde, uzun süreli kullanımlarda ısınabilir. Bu durumlarda uygun bir soğutucu kullanabilirsiniz. Ayrıca kartın çalışması için giriş voltajının, çıkış voltajından her zaman daha yüksek olduğundan emin olun.

LM2596 Ayarlanabilir DC-DC Step-Down Dönüştürücü Modülü, çeşitli elektronik projelerde voltaj düşürme ve düzenleme işlemleri için ideal bir çözümdür. Kolay ayar ve bağlantı özellikleri ile projelerinizde güvenilir ve verimli güç yönetimi sağlar.
