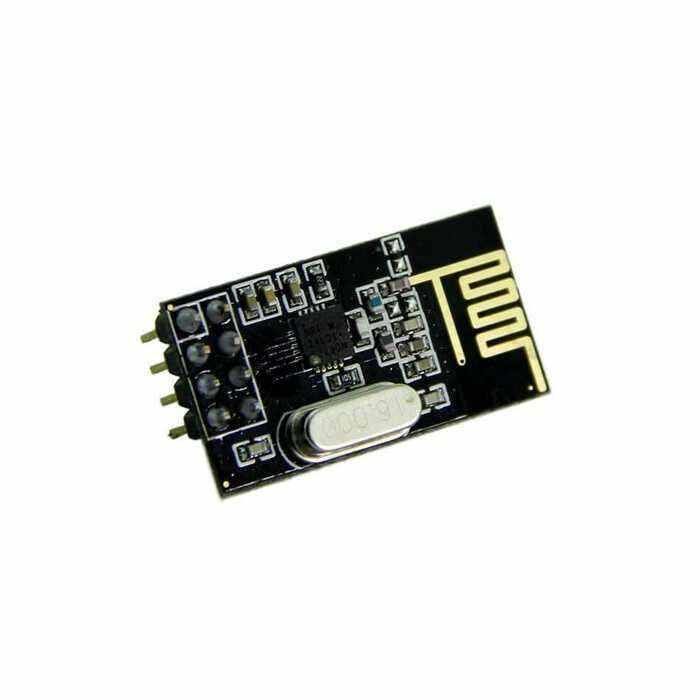

NRF24L01 Kablosuz İletişim Modülü

NRF24L01, düşük maliyetli, düşük güç tüketimli ve yüksek performanslı bir kablosuz iletişim modülüdür. Bu modül, 2.4 GHz frekans bandında çalışarak veri iletimi sağlar ve özellikle IoT projeleri, uzaktan kumanda sistemleri, kablosuz sensör ağları ve diğer kablosuz iletişim uygulamalarında yaygın olarak kullanılır. Arduino ve Raspberry Pi gibi kartlarla uyumludur.

Teknik Özellikler

• Çalışma Voltajı: 1.9V - 3.6V
• İletişim Frekansı: 2.4 GHz ISM bandı
• Veri Hızı: 250 kbps, 1 Mbps, 2 Mbps
• İletişim Protokolü: SPI
• Çıkış Gücü: 0 dBm (maksimum)
• Alıcı Hassasiyeti: -82 dBm (1 Mbps)
• Mesafe: Açık alanda yaklaşık 100 metreye kadar
• Boyutlar: 15 mm x 29 mm (yaklaşık)
• Güç Tüketimi: 11.3 mA (TX modu), 12.3 mA (RX modu), 900 nA (güç tasarrufu modu)

Pin Şeması

1. VCC: 3.3V güç kaynağına bağlayın.
2. GND: Toprak hattına bağlayın.
3. CE: Chip Enable (çalışma modunu kontrol eder)
4. CSN: Chip Select Not (SPI cihaz seçimi)
5. SCK: SPI Saat (Clock)
6. MOSI: SPI Master Out Slave In (Veri girişi)
7. MISO: SPI Master In Slave Out (Veri çıkışı)
8. IRQ: Kesme pini (isteğe bağlı, genellikle kullanılmaz)

Bağlantı Şeması

1. VCC: Arduino 3.3V pinine bağlanır.
2. GND: Arduino GND pinine bağlanır.
3. CE: Arduino dijital pin 9'a bağlanır (kullanıcı tarafından seçilebilir).
4. CSN: Arduino dijital pin 10'a bağlanır (kullanıcı tarafından seçilebilir).
5. SCK: Arduino dijital pin 13'e bağlanır.
6. MOSI: Arduino dijital pin 11'e bağlanır.
7. MISO: Arduino dijital pin 12'ye bağlanır.
8. IRQ: Genellikle boşta bırakılır veya belirli bir kesme pini olarak kullanılabilir.

NRF24L01 modülü, kablosuz veri iletimi gerektiren robotik projelerde ve endüstriyel uygulamalarda yaygın olarak kullanılır. Yaygın kullanım alanları arasında kablosuz sensör ağları, IoT projeleri, uzaktan kumanda sistemleri, ev otomasyonu, robotik projeler ve kablosuz veri toplama sistemleri bulunur. Arduino ve Raspberry Pi gibi mikrodenetleyicilerle uyumlu olması sebebiyle sıklıkla tercih edilir.
