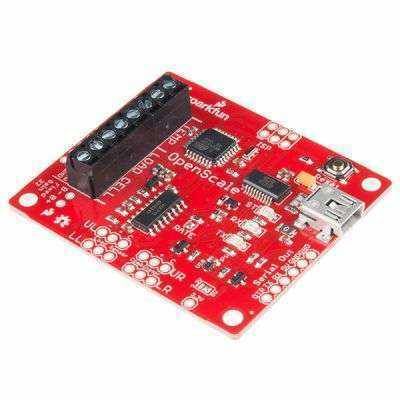

OpenScale Ağırlık Sensörü Kartı
OpenScale Ağırlık Sensörü Kartı
OpenScale ağırlık sensörü kartı, kolay kullanımlı ve açık kaynaklı bir sıcaklık/ağırlık ölçüm kartıdır. Farklı çeşitlerdeki ağırlık sensörlerini (load cell) okuyabilir ve seri port üzerinden ulaşabileceğiniz bir menü aracılığıyla kalibrasyon yapabilir, ölçüm hızı (sampling rate), ölçü birimi ve zaman etiketlerini değiştirebilirsiniz.
Kolayca vidalı klemens terminallerine 4 kablolu ağırlık sensörlerinizi bağlayın ve kartı USB kablosu ile bilgisayarınıza takın. Karta ait COM portunu 9600 baud ile açtığınızda doğrudan ölçüm değerlerini göreceksiniz. OpenScale kartı, herhangi bir zemine sabitleyerek ağırlık ölçümü yapmanız için tasarlanmıştır (örneğin taşıyıcı konveyör bantlar). Bir kere kurduktan sonra çok uzun bir süre boyunca hiçbir ayara gerek kalmadan kolaylıkla kullanabilirsiniz.
OpenScale Ağırlık Sensörü Kartı üzerinde ATmega328P mikrokontrolcü bulunmaktadır. Ayrıca USB haberleşme ve OpenLog ile datalogging imkanları için FT231 USB-UART dönüştürücü, 24-bit çözünürlüğe sahip HX711 ağırlık sensörü güçlendirici ve sıcaklık ölçümü için TMP102 sıcaklık sensörü bulunmaktadır. Kartın varsayılan haberleşmesi TTL seviyesinde 9600 8-N-1 baud rate'dir. 1200-1000000 baud arasında ayarlama imkanınız da bulunur.
OpenScale Ağırlık Sensörü Kartı Teknik Özellikler
- Çalışma gerilimi: 5V
- Çalışma akımı: 80-100mA
- Güç açıp kapama >500 ms
- 10-80SPS (samples per second, saniyede yapılan örnekleme sayısı) arasında değiştirilebilir veri çıkışı
- Dahili ve harici sıcaklık sensörü desteği
- Sabit veya ayarlanabilir kazanç (gain) ayarı
