RC522 RFID NFC Kiti

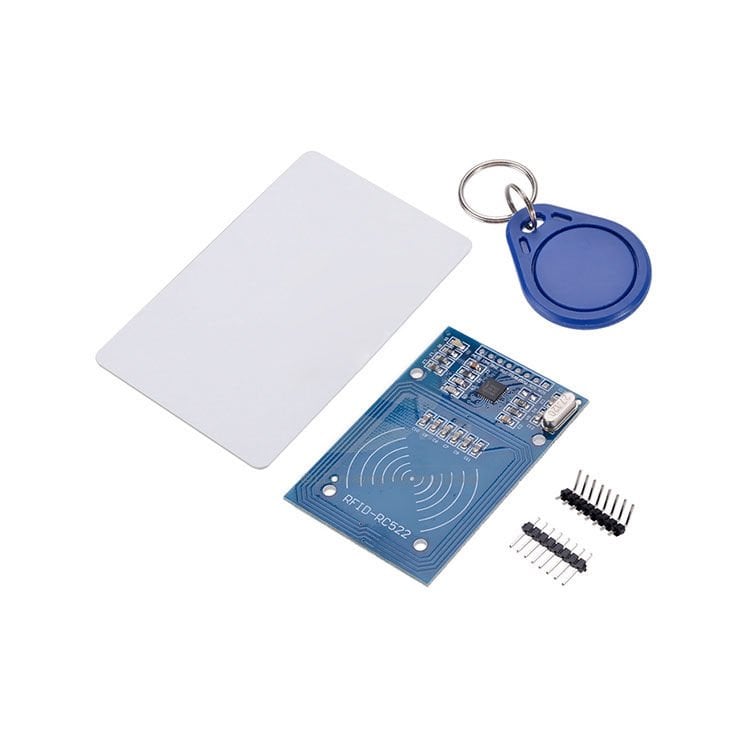

RC522 RFID kiti, 13.56 MHz radyo frekansı ile kimlik tanıma ve veri iletimi için kullanılan bir modüldür. Bu kit, özellikle erişim kontrol sistemleri, kimlik doğrulama ve veri toplama projelerinde yaygın olarak kullanılır. Kit genellikle bir RC522 RFID okuyucu modülü, bir RFID anahtarlık ve bir RFID kart içerir. Arduino gibi mikrodenetleyici kartlarla uyumludur. RC522 RFID Kartı mifare1 S50, mifare1 S70, mifare ultralight, mifare pro ve mifare desfire türündeki kartları destekler.
Teknik Özellikler
- Çalışma Voltajı: 2.5V - 3.3V (5V toleranslı)
- İletişim Protokolü: SPI, I2C, UART
- Frekans: 13.56 MHz
- Okuma Mesafesi: 0 - 5 cm (kart ve anahtarlığa bağlı olarak)
- Boyutlar: 40 mm x 60 mm (modül)
- Bağlantı Tipleri: SPI (NSS, SCK, MOSI, MISO), IRQ, RST, GND, 3.3V
RC522 RFID kiti, NFC frekansı olan 13.56 MHz frekansındaki kartları ve anahtarlıkları okuma ve yazma yeteneği ile Arduino gibi mikrodenetleyici projelerinde kimlik tanıma ve erişim kontrolü gibi uygulamalarda kullanılabilir.
Örnek Bağlantı Şeması
- VCC: 3.3V güç kaynağına bağlayın.
- GND: Toprak hattına bağlayın.
- SDA: Arduino'nun dijital pin 10'una bağlayın.
- SCK: Arduino'nun dijital pin 13'üne bağlayın.
- MOSI: Arduino'nun dijital pin 11'ine bağlayın.
- MISO: Arduino'nun dijital pin 12'sine bağlayın.
- IRQ: Bağlanması zorunlu değil (kullanılmıyor).
- RST: Arduino'nun dijital pin 9'una bağlayın.
RC522 RFID kiti, erişim kontrol sistemleri, kimlik doğrulama, takip ve veri toplama sistemleri gibi birçok projede kullanılır. Örneğin, bir kapıyı yalnızca belirli RFID kartları veya anahtarlıkları okuduğunda açan bir erişim kontrol sistemi oluşturabilirsiniz. Aynı zamanda, öğrenci ve personel takibi, envanter yönetimi ve güvenlik uygulamalarında da kullanılır.
Bu kit, RFID teknolojisini kullanarak projelerinizde kimlik doğrulama ve veri toplama işlevselliği sağlar. RC522 modülü, düşük güç tüketimi ve güvenilir veri iletimi ile öne çıkar. Kolay bağlantı ve kullanım özellikleri sayesinde, Arduino ve diğer mikrodenetleyici platformları ile kolay bir şekilde kullanılabilir.
