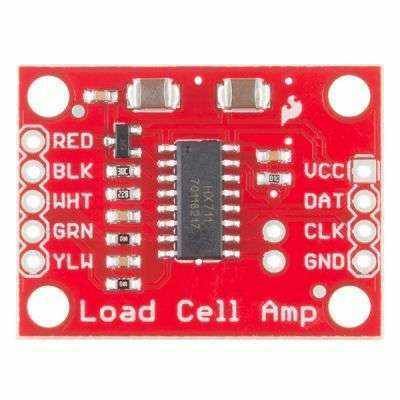

SparkFun - Load Cell Amplifier - HX711 - 13879

Ağırlık sensörlerini mikrokontrolcülerinize bağlamakta kullanabileceğiniz oldukça hassas bir karttır. Ağırlık ölçümü, proses kontrol ve ağırlık algılama gibi projelerinizde kullanabilirsiniz.

SparkFun - Load Cell Amplifier - HX711 - 13879, basit iki kablolu haberleşme arayüzüne sahiptir. Mikrokontrolcünüzün herhangi iki pinini dijital pinini kullanarak kullanabilirsiniz. Ölçüm için Wheatstone Köprüsü yöntemini kullandığından çok hassas ölçümler yapabilmektedir. Ağırlık sensörlerinin çoğunda kullanılan kablo renk kodlarına göre bağlantı isimleri kart üzerinde yazılmıştır. Bu bağlantılar her sensöre göre değişebilse de genellikle şu şekilde olmaktadır:


• Kırmızı: Excitation+ yada VCC
• Siyah: Excitation- yada GND
• Beyaz: Amfi+, Sinyal+ yada Çıkış+
• Yeşil: Amfi-, Sinyal- yada Çıkış-
• Sarı: Şase


Sarı bağlantı, elektromanyetik girişimi önlemek adına toprak hattı olarak kullanılmaktadır.



SparkFun - Load Cell Amplifier - HX711 - 13879 Teknik Özellikler

• Çalışma gerilimi: 2.7-5V
• Çalışma akımı: <1.5mA
• 10-80 arası seçilebilir SPS
• 50/60 Hz güç kaynağı gürültü filtrelemesi
