Müzik sesine göre değişen led ekolayzer projesi mi yapmak istiyorsunuz? Projeniz için ses analizi mi yapmanız gerekiyor? Bu arduino shieldi tam size göre.
SparkFun Spectrum Shield, üzerinde bulunan MSGEQ7 entegresi sayesinde Arduino'nuza ses girişi yaparak, bu sinyali 7 kanala ayırmanıza olanak tanır. Her bir frekans bandının şiddetini Arduino'nuzun analog girişlerinden okuyarak bu değerlere göre LED'lerinizi sürebilir, motorlar çalıştırabilirsiniz. Müziğin ritmine göre çalışacak projelerinizde kolaylıkla kullanabilirsiniz.

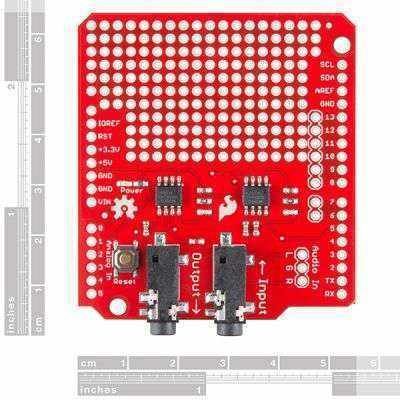

Shield üzerinde 2 adet MSGEQ7 entegresi bulunmaktadır. Bunlardan bir tanesi A0, öteki ise A1 pinine bağlanmıştır. D4 pini stobe, D5 pini reset pinidir. Stobe pini hangi frekans bazında çalışılacağını seçmek için kullanılmaktadır. Detaylı kullanım bilgisi için bu linkteki yazıyı okuyabilirsiniz.
SparkFun Spectrum Shield üzerinde ses giriş ve çıkışı için iki adet 3.5mm stereo ses bağlantısı bulunur. Böylelikle Arduino'nuzu ses kaynağınız ve hoparlör/kulaklığınız arasına bağlayarak kullanabilirsiniz.
Not: Shield, üzerinde header pinleri lehimlenmemiş olarak gönderilmektedir. Header'ları ayrıca temin ederek kendiniz lehimlemeniz gerekir.
SparkFun Spectrum Shield Teknik Özellikler
- 2 Adet MSGEQ7 çipi bulundur.
- 2 adet 3.5mm stereo konnektör. (input-output)
- Kanal Frekansları: 63Hz – 160Hz – 400Hz – 1kHz – 2.5kHz – 6.24kHz – 16kHz
- Kullanılan Analog Pinler : A0 - A1
- Kontrol Pinleri: D4 – D5 (stobe and reset)
