SPI'dan Ethernet/TCP/IP Dönüştürücü - W5500, USR-ES1

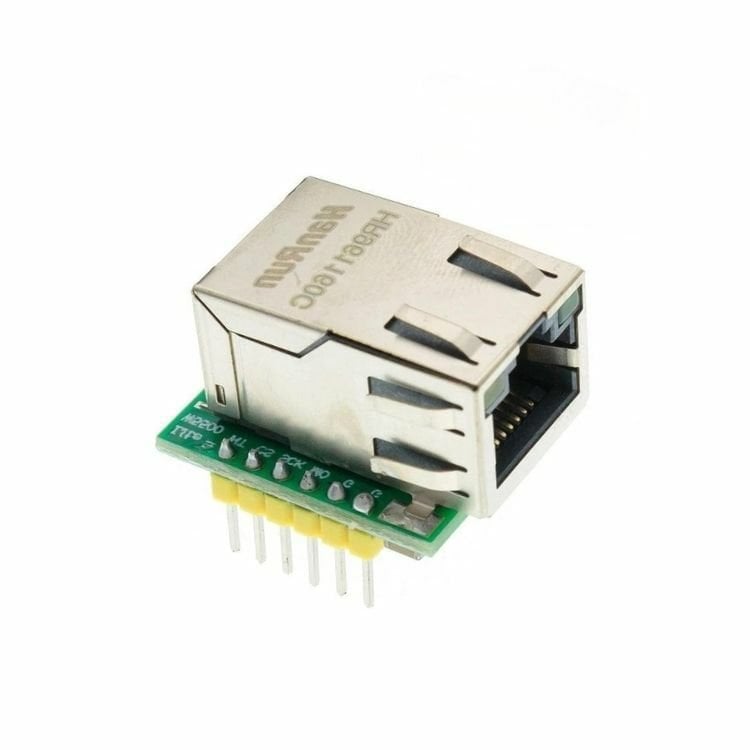

W5500 ve USR-ES1 modülleri, mikrodenetleyicilerin Ethernet üzerinden TCP/IP iletişimi yapmasını sağlayan modüllerdir. Bu modüller, düşük güçlü mikrodenetleyicilere Ethernet yetenekleri kazandırmak için SPI arayüzü kullanır. W5500, yaygın olarak kullanılan bir Ethernet kontrolcüsüdür ve TCP/IP yığınını donanımda uygulayarak mikrodenetleyicilere yük bindirmez. USR-ES1 ise W5500 çipini barındıran bir modül olup, Ethernet üzerinden hızlı ve güvenilir veri iletimini sağlar.

Teknik Özellikler

• Çalışma Voltajı: 3.3V DC
• İletişim Protokolü: SPI
• Maksimum SPI Hızı: 80 MHz
• Ethernet Hızı: 10/100 Mbps
• TCP/IP Protokolleri: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Soket Sayısı: 8 bağımsız soket
• Boyutlar: USR-ES1 modül boyutu 28 mm x 24 mm (yaklaşık)

Pin Şeması ve Bağlantılar

USR-ES1 Modülü Pinleri

1. VCC: 3.3V güç kaynağı
2. GND: Toprak
3. MISO: SPI veri çıkışı (Master In Slave Out)
4. MOSI: SPI veri girişi (Master Out Slave In)
5. SCK: SPI saat sinyali
6. CS: Chip Select (Modülü seçmek için)
7. RESET: Modülü sıfırlamak için kullanılan pin
8. INT: Kesme pini (modülden mikrodenetleyiciye sinyal göndermek için)

Bu modül, IoT uygulamalarında, uzaktan kontrol uygulamalarında, endüstiyel otomaston sistemlerinde veri toplama ve veri iletimi amacıyla kullanılır. Arduino ile uyumludur.
