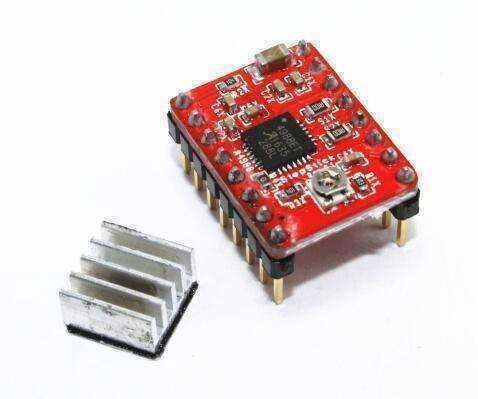

A4988 Step Motor Sürücü ve Soğutucu

A4988, mikrostep özelliği sunan popüler bir step motor sürücü modülüdür. Bu sürücü, step motorların hassas kontrolünü sağlar. Çeşitli CNC, 3D yazıcı ve robotik projelerde yaygın olarak kullanılır. A4988, akım kontrolü ve aşırı ısınma koruması gibi özelliklere sahiptir ve genellikle bir soğutucu ile birlikte kullanılır.

Teknik Özellikler

• Çalışma Voltajı:
• Motor beslemesi (VMOT): 8V - 35V
• Lojik besleme (VDD): 3.3V - 5V
• Akım Çıkışı: Faz başına 1A sürekli akım (ek soğutma ile 2A'ya kadar)
• Adım Çözünürlüğü: Tam, yarım, çeyrek, sekizde bir ve onaltıda bir adım
• Koruma Özellikleri:
• Aşırı akım koruması
• Aşırı ısınma koruması
• Alçak gerilim kilitlemesi
• Çapraz akım koruması

Pin Şeması

1. VMOT: Motor güç kaynağı (8V - 35V)
2. GND: Toprak
3. 2B: Step motorun 2. bobininin ucu
4. 2A: Step motorun 2. bobininin diğer ucu
5. 1A: Step motorun 1. bobininin ucu
6. 1B: Step motorun 1. bobininin diğer ucu
7. VDD: Lojik güç kaynağı (3.3V - 5V)
8. GND: Toprak
9. STEP: Adım sinyali girişi
10. DIR: Yön sinyali girişi
11. MS1, MS2, MS3: Mikro adım çözünürlüğü ayar pinleri
12. ENABLE: Sürücüyü etkinleştirme/güç kesme
13. RESET: Reset pini
14. SLEEP: Uyku modu pini

A4988 sürücü modülü, yüksek akımda çalışırken ısınabilir. Ürünle birlikte gönderilen soğutucu, modülün güvenli ve verimli çalışmasını sağlamak için kullanılır. Soğutucuyu entegre üzerine termal yapıştırıcı veya termal bant ile monte edebilirsiniz.

A4988, 3D yazıcılarda ekstruder ve tabla hareketini kontrol etmek, CNC makinelerinde freze ve torna tezgahlarında eksen hareketini sağlamak, robotik projelerde hareket kontrolünü sağlamak için kullanılır. Arduino ve diğer geliştirme platformları ile uyumlu olması ve uygun fiyatı sebebiyle sıklıkla tercih edilir.
