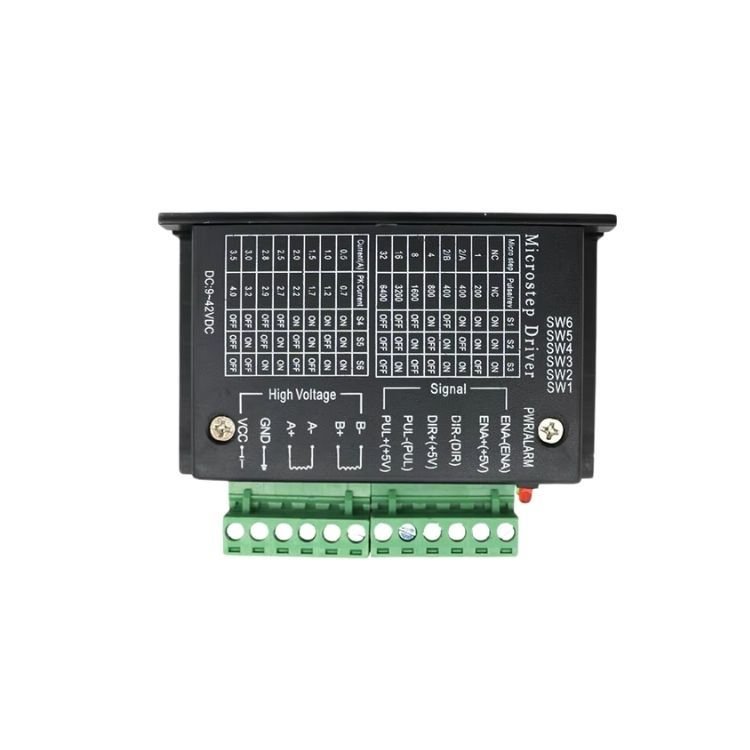

TB6600 Step Motor Sürücü

TB6600 Step Motor Sürücü, özellikle NEMA 17 ve NEMA 23 gibi yüksek güçlü step motorların sürülmesi için tasarlanmış bir step motor sürücüsüdür. CNC makinelerinde, 3D yazıcılarda, otomasyon sistemlerinde ve endüstriyel uygulamalarda tercih edilir. Aşırı akım, aşırı sıcaklık ve kısa devre koruması vardır. Maksimum 4A çıkış akımıyla yüksek güçteki step motorların kontrolüne imkan tanır.

Arduino ve Raspberry Pi gibi geliştirme kartlarıyla uyumludur.

Teknik Özellikler

• Giriş Voltajı: 9V - 42V DC

• Çıkış Akımı: 4A

• Step Çözünürlüğü: 1, 1/2, 1/4, 1/8, 1/16 ve 1/32 (mikrostep ayarları)

• Motor Tipi: 2 fazlı step motor

• Kontrol Sinyalleri:

  • Pulse (PUL+ ve PUL-)

  • Direction (DIR+ ve DIR-)

  • Enable (ENA+ ve ENA-)

• Koruma Özellikleri:

  • Aşırı akım koruması

  • Aşırı sıcaklık koruması

  • Kısa devre koruması

• Çalışma Frekansı: 0-200 kHz

• Boyutlar: 96 x 57 x 36 mm

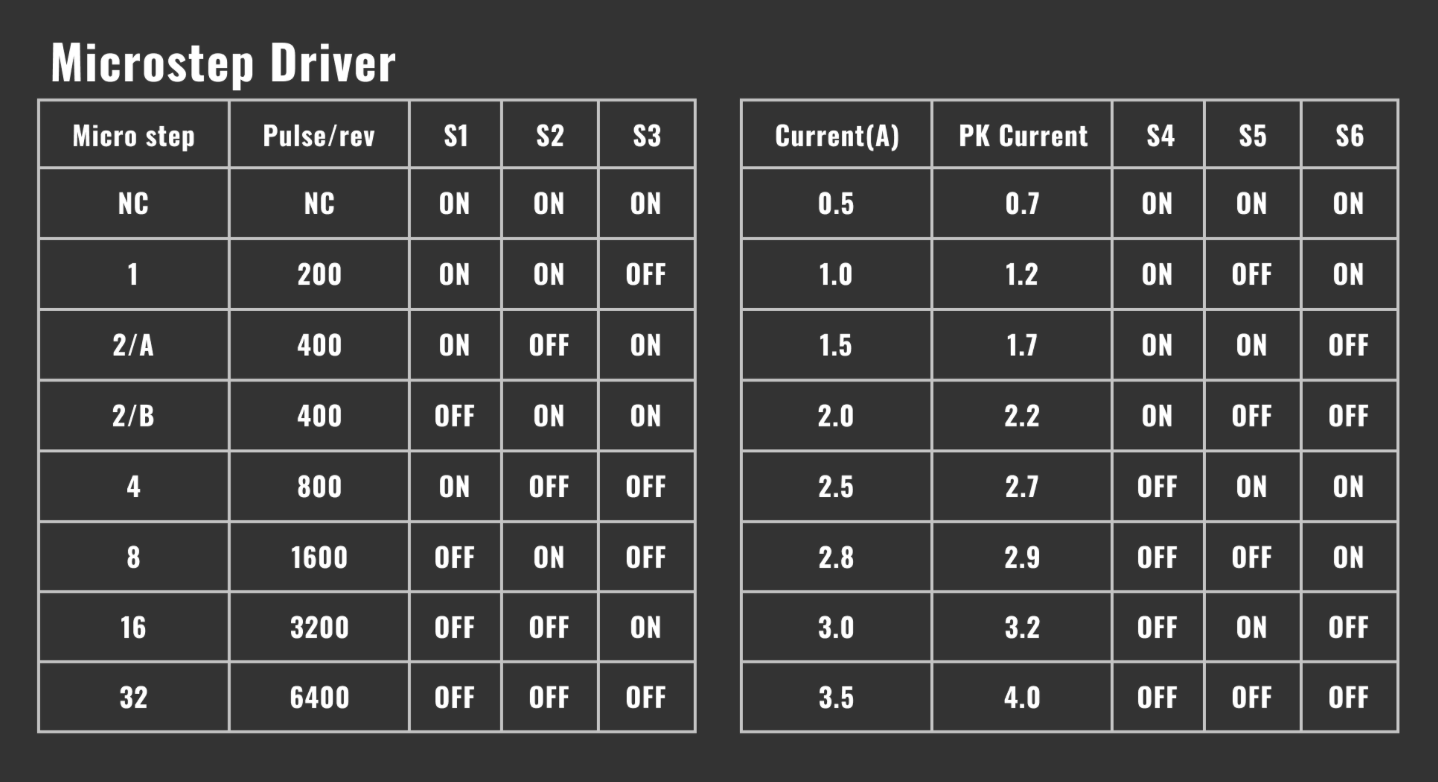

  TB6600 DIP Switch Ayarları Tablosu
