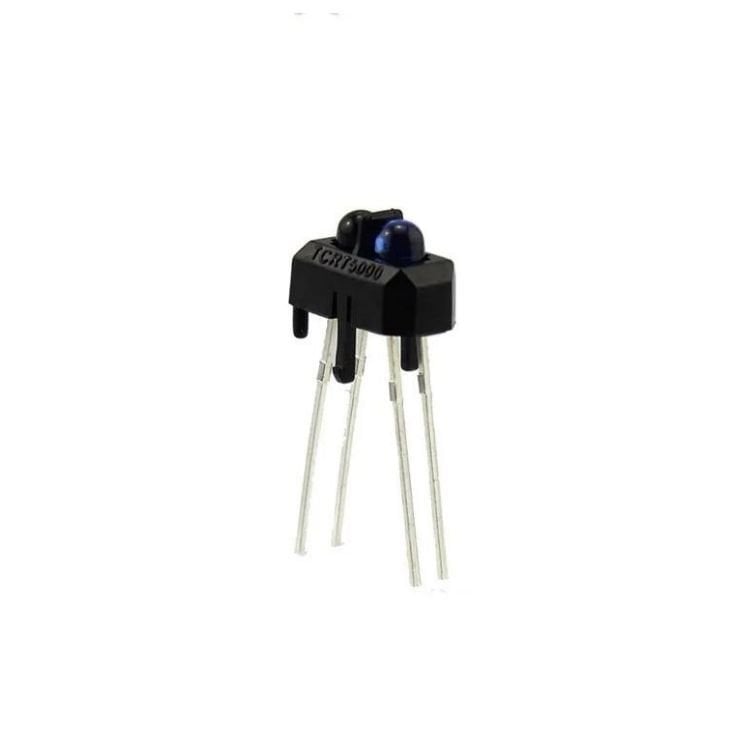

TCRT5000 Kızılötesi Yansımalı Optik Sensör

TCRT5000, bir kızılötesi LED ve bir fototransistör içerir. Kızılötesinden gönderilen ışık bir yüzeye çarpıp geri döner ve fototransistör tarafından algılanır. Algılanan ışığın yoğunluğuna göre analog bir çıkış verir. Çoğunlukla çizgi izleyen robotlar ve çeşitli endüstriyel uygulamalarda kullanılır. Kısa mesafeler için idealdir.

Teknik Özellikler

• Çalışma Voltajı: 3.3V - 5V
• Algılama Mesafesi: 0.2 mm - 15 mm
• Algılama Tipi: Yansımalı
• Işık Kaynağı: Kızılötesi LED
• Işık Alıcısı: Fototransistör
• Çıkış Tipi: Analog
• Bağlantı Tipi: 4 pin (VCC, GND, OUT, NC)

TCRT5000, nesnelerin varlığını veya yokluğunu tespit etmek için kızılötesi ışığın yansımasını kullanır. Sensör, yakın mesafedeki nesneleri algılayarak analog bir çıkış verir. Bu sensör, çizgi izleyen robotlar, sayma sistemleri ve çeşitli endüstriyel otomasyon projelerinde yaygın olarak kullanılır.

Bağlantı Şeması

VCC: 3.3V - 5V güç kaynağına bağlayın.

GND: Toprak (GND) hattına bağlayın.

OUT: Dijital veya analog çıkış pini, nesne algılandığında sinyal gönderir.

NC: Bağlı değil (Not Connected).

TCRT5000 sensörü, nesne algılama ve izleme projeleri, çizgi izleyen robotlar ve birçok robotik proje için oldukça idealdir. Arduino ve diğer mikrodenetleyici platformları ile uyumludur.
