TP4056 1S Lithium Korumalı Batarya Şarj Aleti 3.7V - Type-C

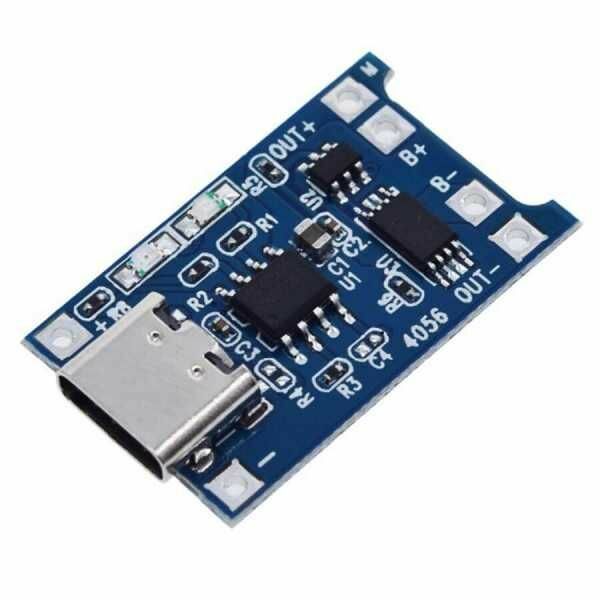

TP4056 Type-C Korumalı 1S Lityum Pil Şarj Modülü
TP4056 Type-C şarj modülü, 1S Lityum pillerin güvenli ve verimli bir şekilde USB bağlantısı ile şarj edilmesi için kullanılan bir modüldür. Korumalı versiyonu, aşırı şarj, aşırı deşarj ve kısa devre korumaları içerir, bu da pilin güvenliğini artırır. Type-C konektörü, modern cihazlarla uyumluluğu artırır. Bu modül, özellikle DIY elektronik projeleri, taşınabilir cihazlar ve enerji depolama sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
- Giriş Voltajı: 4.5V - 5.5V (Type-C USB)
- Şarj Akımı: 1A
- Şarj Kesme Gerilimi: 4.2V ± 1%
- Koruma Özellikleri:
- Aşırı Şarj Koruması: 4.2V
- Aşırı Deşarj Koruması: 2.5V
- Aşırı Akım Koruması: 3A
- LED Göstergeleri:
- Kırmızı LED: Şarj oluyor
- Mavi LED: Şarj tamamlandı
- Bağlantı Tipi: Type-C USB veya lehim
- Boyutlar: 25 mm x 19 mm x 10 mm
Bağlantı Şeması
- Giriş Bağlantıları:
- Type-C USB: Modülü bir USB Type-C güç kaynağına bağlayın (genellikle 5V).
- IN+ ve IN-: Alternatif olarak, modülün giriş pinlerine (IN+ ve IN-) 5V güç kaynağı bağlayabilirsiniz.
- Çıkış Bağlantıları (Batarya):
- BAT+ ve BAT-: Şarj edilecek Lityum pilin artı (+) ve eksi (-) terminallerine bağlayın.
Örnek Kullanım
TP4056 Type-C şarj modülünü kullanarak bir Lityum pili güvenli bir şekilde şarj edebilirsiniz.
- Güç Bağlantıları:
- Type-C USB kablosunu kullanarak modülü bir USB Type-C güç kaynağına bağlayın (örneğin, bir USB adaptör veya bilgisayarın USB portu).
- Pil Bağlantıları:
- BAT+: Li-Ion pilin pozitif (+) terminaline bağlayın.
- BAT-: Li-Ion pilin negatif (-) terminaline bağlayın.
Dikkat Edilmesi Gerekenler
Pil bağlantılarını doğru yapın aksi durumda ters bağlama modüle zarar verebilir. Yüksek şarj akımlarında ve uzun süreli kullanımda modülün ısınabileceğini unutmayın. Gerekirse, modülü iyi havalandırılan bir yerde kullanın veya uygun bir soğutma sağlayın. Bu modül sadece Li-Ion ve Li-Polymer piller için uygundur. Farklı pil tiplerini şarj etmek için kullanmayın.TP4056 Type-C korumalı Lityum pil şarj modülü, güvenli ve verimli şarj işlemleri için idealdir. Bu modül, özellikle taşınabilir cihazlar ve DIY projelerinde Lityum pillerin güvenliğini artırmak için kullanılır. Kolay bağlantı ve güvenilir performans özellikleri ile projelerinizde önemli bir bileşen olarak yer alır.
