Wiznet W5100 Arduino Ethernet Shield (Klon)
W5100 Wiznet Arduino Ethernet Shield (Klon)

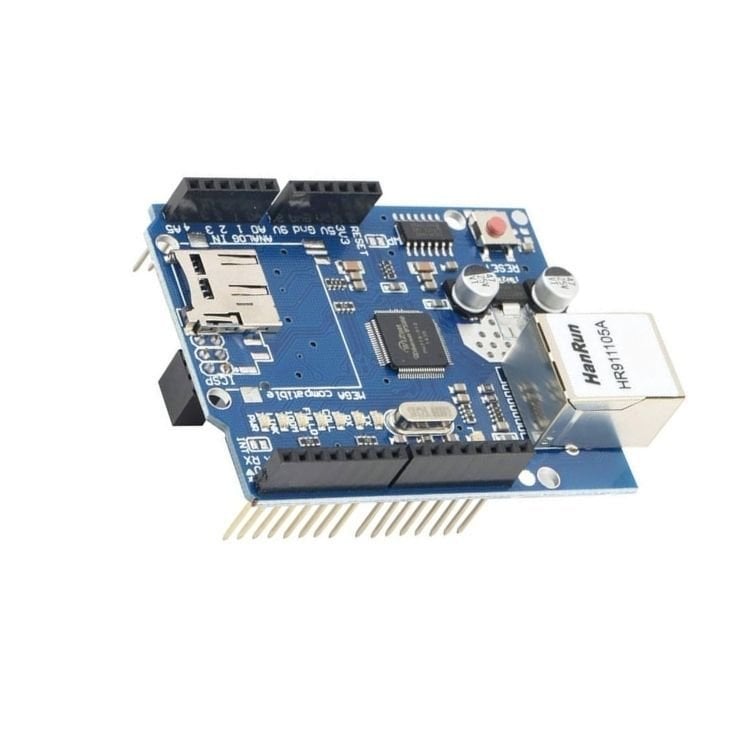

W5100 Wiznet Ethernet Shield, Arduino kartlarını internete bağlamak için kullanılan popüler bir genişletme kartıdır. Bu shield, internet üzerinden veri alışverişi yapmayı ve web sunucusu oluşturmayı mümkün kılar. Klon modeller, orijinal modelin maliyetini düşürmek için üretilmiş olup, benzer işlevsellik sunar.
Teknik Özellikler
- Ethernet Kontrolcüsü: Wiznet W5100
- Ethernet Bağlantısı: RJ45 konektörü, 10/100 Mbps hız desteği
- SPI Arayüzü: Arduino ile iletişim kurmak için kullanılır
- Desteklenen Protokoller: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- LED Göstergeleri: Bağlantı, veri aktarımı, hız ve çakışma göstergeleri
- Çalışma Voltajı: 5V (Arduino üzerinden beslenir)
Pin Şeması ve Bağlantılar
Arduino Bağlantıları
- D10: CS (Chip Select)
- D11: MOSI (Master Out Slave In)
- D12: MISO (Master In Slave Out)
- D13: SCK (Serial Clock)
- 5V ve GND: Güç ve toprak bağlantıları
RJ45 Ethernet Portu
- Bağlantı LED'leri: Bağlantı durumu ve veri aktarımı göstergesi
- Hız LED'i: Bağlantı hızını gösterir (10/100 Mbps)
Kullanım Alanları
W5100 Ethernet Shield, Arduino projelerinde internet bağlantısı sağlamak için kullanılır. Yaygın kullanım alanları şunlardır:
- IoT Projeleri: Nesnelerin interneti projelerinde cihazları internete bağlamak.
- Web Sunucuları: Arduino'yu bir web sunucusu olarak kullanarak sensör verilerini web üzerinde paylaşmak.
- Uzaktan Kontrol ve İzleme: Cihazları internet üzerinden uzaktan kontrol etmek ve izlemek.
- Veri Toplama ve Gönderme: Sensör verilerini internet üzerinden bir sunucuya veya bulut hizmetine göndermek.
Bağlantı Örnekleri
Temel Bağlantı
- Ethernet Shield'i Takma:
- W5100 Ethernet Shield'i Arduino kartınıza (örneğin, Arduino Uno) takın.
- Ethernet Kablosu:
- RJ45 Ethernet kablosunu W5100 Ethernet Shield üzerindeki RJ45 konektörüne takın ve diğer ucunu bir ağ yönlendiricisine veya anahtara bağlayın.
- Güç Kaynağı:
- Arduino'nuzu USB kablosu veya harici güç kaynağı ile besleyin.
Kullanım İpuçları
- MAC Adresi ve IP Adresi Ayarları: Ethernet Shield'i kullanırken her cihaz için benzersiz bir MAC adresi ve uygun bir IP adresi ayarlayın.
- Kütüphane Kullanımı: Arduino IDE'de Ethernet kütüphanesini kullanarak bağlantı ayarlarını yapın ve veri alışverişi gerçekleştirin.
- Hata Giderme: Bağlantı sorunları yaşarsanız, kablo bağlantılarını kontrol edin ve ağ ayarlarını doğru yapılandırdığınızdan emin olun.
W5100 Wiznet Ethernet Shield, Arduino projelerinizde internet bağlantısı sağlamak için güçlü ve esnek bir çözümdür. Kolay kurulumu ve geniş kullanım alanları ile IoT projelerinden web sunucusu uygulamalarına kadar çeşitli projelerde kullanılabilir. W5100 Ethernet Shield(Klon), orijinal modele maliyet avantajı sağlarken benzer işlevsellik sunarak projelerinizi internet ile buluşturmanızı sağlar.
