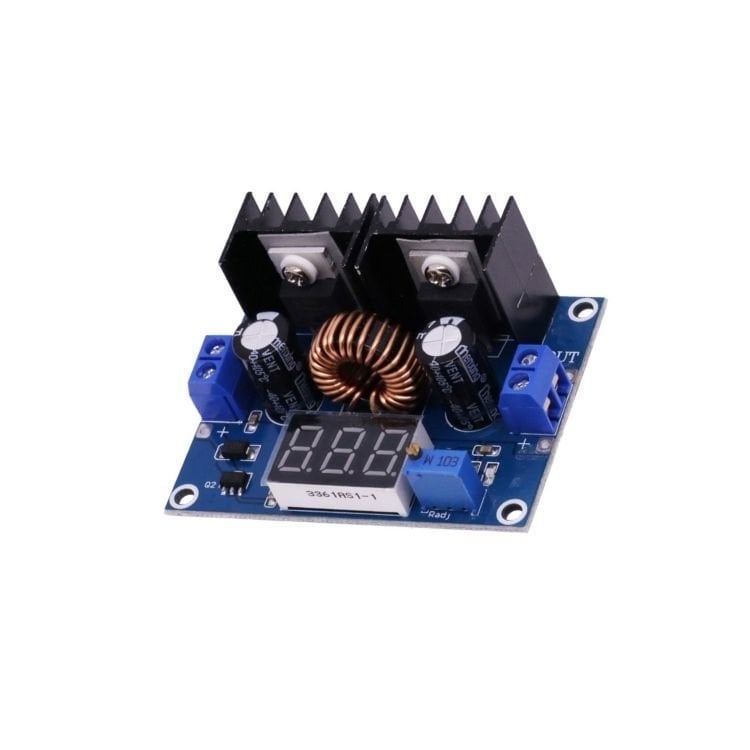

XL4016 - 8A Ayarlanabilir Ekranlı DC/DC Voltaj Düşürücü

XL4016 - 8A Ayarlanabilir DC/DC Voltaj Düşürücü, XL4015 ve XL4005 gibi bir voltaj düşürücü modüldür. Ancak daha yüksek akım dayanımı sayesinde daha yüksek güç gereksinimlerini karşılamak için tasarlanmıştır. 4-38V gibi geniş bir giriş voltaj aralığına sahiptir. Çıkış voltaj aralığı üzerindeki pot yardımıyla 1.25-36V arasında ayarlanabilir.

Modül üzerinde bulunan 3 haneli 7 Segment ekran sayesinde çıkış voltajını görebilirsiniz.

Ayrıca kart üzerinde 1 adet trimpot yani ayar potu bulunur. Bu pot yardımıyla çıkış voltajı istenen seviyede ayarlanabilir.

Giriş ve çıkışındaki klemensler yardımıyla lehimleme yapmak zorunda kalmadan kolay bağlantılar yapabilirsiniz.

Kart üzerinde performansı ve kararlılığı artırmak için dahili soğutucu bloklar mevcuttur.

Regülatör üzerinden 8A'e kadar akım geçmektedir. Uzun süreli kullanımlarda tavsiye edilen akım 5A'dir.




Teknik Özellikler

• Giriş Voltajı：4V - 38V DC

• Çıkış Voltajı：1.25 - 36V DC ayarlanabilir

• Çıkış Akımı: Maksimum 8A (Uzun süreli kullanımlarda 5A tavsiye edilir)

• Çıkış Gücü: 200W Maks.


• 95% ye kadar yüksek verimlilik

• Aşırı akım, aşırı sıcaklık ve kısa devre koruması

• Boyutlar: 64 mm x 47 mm


• Çalışma Frekansı: 180 kHz
